عایق‌های توربین نقش حیاتی در عملکرد بهینه، ایمنی و بازدهی انرژی سیستم‌های توربینی دارند. با این حال، بسیاری از مهندسان و متخصصان صنعت از اهمیت بازرسی‌های منظم و نگهداری صحیح عایق‌های توربین غافل می‌شوند. در این مقاله جامع، به بررسی اصول، روش‌ها و بهترین شیوه‌های نگهداری و بازرسی دوره‌ای عایق توربین می‌پردازیم تا اطمینان حاصل کنید که سیستم‌های شما با حداکثر کارایی و ایمنی کار می‌کنند.
معرفی شرکت کلورز آریانا
شرکت کلورز آریانا یکی از پیشگامان در زمینه تولید و تأمین انواع عایق‌های صنعتی و حرارتی در ایران است. با بیش از سال‌ها تجربه در زمینه عایق‌بندی تجهیزات صنعتی، این شرکت راهکارهای جامع و تخصصی برای صنایع مختلف از جمله نیروگاه‌ها، پالایشگاه‌ها و صنایع پتروشیمی ارائه می‌دهد.
محصولات شرکت کلورز آریانا در زمینه عایق‌بندی توربین شامل:
- عایق‌های ژاکتی حرارتی با قابلیت جداسازی و نصب مجدد
- عایق‌های ژاکتی ولو برای شیرآلات صنعتی
- انواع عایق‌های حرارتی مقاوم در برابر دماهای بالا

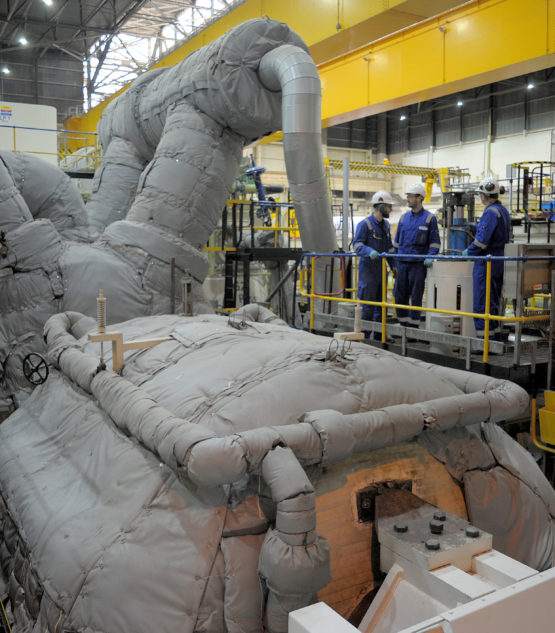

- سیستم‌های عایق‌بندی سفارشی برای توربین‌های گازی و بخار
علاوه بر تأمین محصولات با کیفیت، کلورز آریانا خدمات مشاوره، طراحی، نصب و نگهداری سیستم‌های عایق را نیز ارائه می‌دهد. کارشناسان متخصص این شرکت می‌توانند در زمینه بهینه‌سازی سیستم عایق‌بندی توربین‌ها و تدوین برنامه‌های بازرسی و نگهداری به شما کمک کنند.
برای کسب اطلاعات بیشتر در مورد محصولات و خدمات شرکت کلورز آریانا و دریافت مشاوره تخصصی، به صفحه تماس با ما مراجعه کنید.
اهمیت نگهداری و بازرسی دوره‌ای عایق توربین
عایق‌های توربین در معرض شرایط کاری سخت قرار دارند. دماهای بالا، ارتعاشات مداوم، تغییرات دمایی و آلودگی‌های محیطی همگی می‌توانند به مرور زمان باعث فرسودگی و آسیب به سیستم عایق‌بندی شوند. بازرسی‌های دوره‌ای و منظم نه تنها به شناسایی زودهنگام مشکلات کمک می‌کند، بلکه مزایای متعددی به همراه دارد:
- افزایش ایمنی: عایق‌های آسیب‌دیده می‌توانند خطرات جدی ایمنی مانند سوختگی پرسنل، آتش‌سوزی یا انتشار مواد خطرناک را به همراه داشته باشند.
- بهبود عملکرد: عایق‌های سالم و کارآمد به حفظ دمای بهینه کمک کرده و از اتلاف حرارتی جلوگیری می‌کنند.
- صرفه‌جویی در هزینه‌ها: تشخیص و رفع به‌موقع مشکلات جزئی از تبدیل آنها به خرابی‌های پرهزینه جلوگیری می‌کند.
- افزایش طول عمر تجهیزات: عایق‌بندی مناسب از قطعات حساس توربین محافظت کرده و عمر مفید آنها را افزایش می‌دهد.
- کاهش زمان خواب دستگاه: برنامه نگهداری منظم باعث می‌شود تعمیرات در زمان‌های برنامه‌ریزی شده انجام شوند و از توقف‌های اضطراری جلوگیری شود.

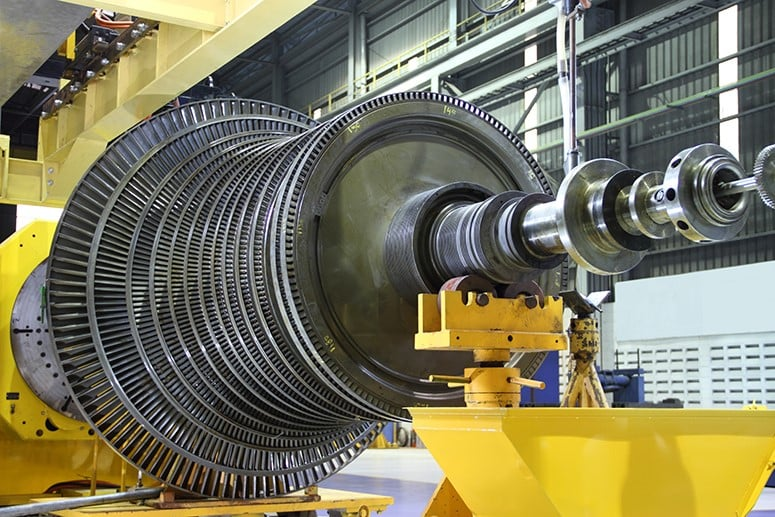

انواع عایق‌های توربین و چالش‌های نگهداری آنها
قبل از پرداختن به پروتکل‌های بازرسی، لازم است با انواع اصلی عایق‌های مورد استفاده در توربین‌ها آشنا شویم:

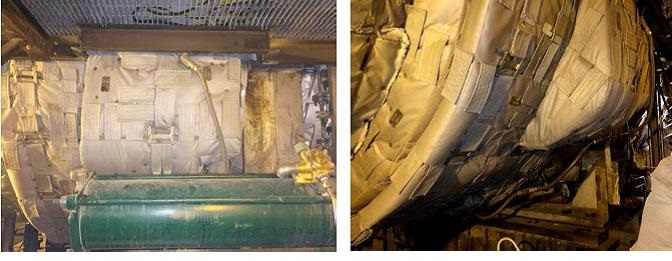

1. عایق‌های ژاکتی (قابل جداسازی)
عایق‌های ژاکتی از محبوب‌ترین گزینه‌ها برای توربین‌ها هستند زیرا امکان جداسازی و نصب مجدد آنها برای تعمیرات و بازرسی‌های دوره‌ای وجود دارد. این عایق‌ها معمولاً از لایه‌های متعدد تشکیل شده‌اند:
- لایه خارجی مقاوم در برابر شرایط محیطی (معمولاً پارچه‌های فایبرگلس سیلیکونی)
- لایه میانی عایق (نمد فایبرگلس یا مواد میکروپروس)
- لایه داخلی مقاوم در برابر حرارت
چالش‌های نگهداری: آسیب به اتصالات (قلاب‌ها، تسمه‌ها)، پارگی پوشش خارجی، فشردگی مواد عایق، و نصب نادرست پس از بازرسی‌ها.
2. عایق‌های ثابت (سنتی)
این نوع عایق‌ها مستقیماً روی سطح توربین نصب می‌شوند و معمولاً شامل پشم معدنی، فایبرگلس یا سرامیک هستند که با پوشش فلزی محافظت می‌شوند.
چالش‌های نگهداری: دشواری بازرسی بدون تخریب، جمع‌شدن رطوبت، خوردگی زیر عایق، و هزینه‌های بالای تعویض.
3. عایق‌های سرامیکی پیشرفته
برای کاربردهای دما بالا، عایق‌های سرامیکی پیشرفته با قابلیت تحمل دماهای بسیار بالا استفاده می‌شوند.
چالش‌های نگهداری: شکنندگی، حساسیت به ضربه، و هزینه‌های بالای تعمیر.
پروتکل‌های بازرسی دوره‌ای عایق توربین
برنامه بازرسی جامع باید شامل بررسی‌های منظم در فواصل زمانی مشخص باشد. در ادامه، یک برنامه بازرسی استاندارد ارائه می‌شود:
بازرسی‌های روزانه/هفتگی (بصری سریع)
این بازرسی‌ها توسط اپراتورها یا تکنسین‌های خط مقدم انجام می‌شود:
- بررسی وجود هرگونه آسیب مشهود به پوشش خارجی عایق
- شناسایی نشتی‌های بخار یا مایعات از درزهای عایق
- بررسی اتصالات و بست‌های شل شده
- ثبت نقاط داغ غیرعادی (با استفاده از دوربین حرارتی دستی در صورت امکان)
بازرسی‌های ماهانه/فصلی
این بازرسی‌ها توسط تکنسین‌های نگهداری و تعمیرات انجام می‌شود:
- بازرسی حرارتی جامع: استفاده از دوربین‌های ترموگرافیک برای شناسایی نقاط داغ که نشان‌دهنده نقص در عایق هستند
- بررسی رطوبت: استفاده از رطوبت‌سنج برای شناسایی نفوذ رطوبت در عایق
- بررسی اتصالات: آزمایش استحکام تمام اتصالات، قلاب‌ها و تسمه‌ها
- بررسی درزها: اطمینان از محکم بودن و عدم نشتی در محل اتصال قطعات عایق
- بررسی پوشش خارجی: شناسایی پارگی، سایش یا آسیب‌های دیگر
بازرسی‌های سالانه/تعمیرات اساسی
در زمان خاموشی برنامه‌ریزی شده یا تعمیرات اساسی:
- بازرسی کامل با برداشتن عایق: برداشتن عایق‌های قابل جداسازی برای بررسی سطح زیرین
- بررسی خوردگی زیر عایق: استفاده از روش‌های غیرمخرب مانند تست PEC برای شناسایی خوردگی زیر عایق
- آزمایش کیفیت مواد عایق: بررسی فشردگی، تخریب یا آلودگی مواد عایق
- بررسی سیستم‌های نگهدارنده: آزمایش پین‌ها، براکت‌ها و سایر اجزای نگهدارنده عایق
- ارزیابی عملکرد حرارتی: اندازه‌گیری دقیق عملکرد حرارتی عایق با ابزارهای تخصصی
چک‌لیست جامع بازرسی عایق توربین
برای اطمینان از انجام بازرسی‌های کامل و دقیق، از چک‌لیست زیر استفاده کنید:
1. بررسی وضعیت ظاهری
- □ پوشش خارجی سالم است (بدون پارگی، سوراخ یا سایش)
- □ رنگ عایق طبیعی است (بدون تغییر رنگ ناشی از حرارت یا آلودگی)
- □ اتصالات و بست‌ها محکم هستند
- □ درزها و همپوشانی‌ها کامل و بدون فاصله هستند
- □ نشانه‌ای از نشتی مایعات یا بخار وجود ندارد
2. بررسی عملکرد حرارتی
- □ دمای سطح خارجی عایق در محدوده طراحی است
- □ نقاط داغ غیرعادی وجود ندارد
- □ گرادیان دمایی یکنواخت است
- □ دمای محیط اطراف توربین در محدوده مجاز است
3. بررسی سیستم‌های نگهدارنده
- □ پین‌ها و براکت‌ها سالم و بدون خوردگی هستند
- □ جوش‌های اتصال نگهدارنده‌ها سالم هستند
- □ فاصله بین نگهدارنده‌ها مطابق طراحی است
- □ اجزای فلزی نگهدارنده عایق بدون ترک یا تغییر شکل هستند
4. بررسی مواد عایق
- □ مواد عایق فشرده یا له نشده‌اند
- □ آلودگی یا مواد خارجی در عایق وجود ندارد
- □ رطوبت در عایق نفوذ نکرده است
- □ مواد عایق تخریب نشده‌اند (بدون شکنندگی یا خردشدگی)
5. بررسی نقاط خاص
- □ عایق اطراف اتصالات و فلنج‌ها سالم است
- □ عایق اطراف دریچه‌های بازرسی و سنسورها آسیب ندیده است
- □ عایق در محل عبور لوله‌ها و کابل‌ها یکپارچه است
- □ محل‌های تقاطع با سایر سیستم‌ها بدون مشکل است
تکنیک‌های پیشرفته نگهداری و بازرسی عایق توربین
فناوری‌های نوین امکان بازرسی دقیق‌تر و غیرمخرب عایق‌ها را فراهم کرده‌اند:
1. ترموگرافی مادون قرمز
دوربین‌های حرارتی پیشرفته می‌توانند الگوهای دمایی غیرعادی را که نشان‌دهنده نقص در عایق هستند، شناسایی کنند. این روش بدون تماس بوده و می‌تواند در حین کارکرد توربین انجام شود.
نکات کلیدی:
- بازرسی را در شرایط بار پایدار انجام دهید
- از زوایای مختلف تصویربرداری کنید
- نتایج را با داده‌های قبلی مقایسه کنید
- تفاوت دمای بیش از 10 درجه سانتیگراد نسبت به نواحی مشابه نیازمند بررسی بیشتر است
2. آزمون جریان گردابی پالسی (PEC)
این روش برای شناسایی خوردگی زیر عایق بدون نیاز به برداشتن عایق استفاده می‌شود. سیگنال‌های الکترومغناطیسی از میان عایق عبور کرده و وضعیت فلز زیرین را مشخص می‌کنند.
مزایا:
- عدم نیاز به تماس مستقیم با سطح فلزی
- توانایی بازرسی از روی عایق تا ضخامت 152 میلی‌متر
- قابلیت تشخیص خوردگی، فرسایش و ترک‌های زیر عایق
3. آزمون التراسونیک
امواج صوتی با فرکانس بالا می‌توانند برای اندازه‌گیری ضخامت مواد عایق و شناسایی ناهمگنی‌ها استفاده شوند.
کاربردها:
- تعیین ضخامت واقعی عایق
- شناسایی مناطق فشرده شده
- تشخیص حفره‌ها و فضاهای خالی در عایق
4. سیستم‌های پایش آنلاین
سنسورهای دما، رطوبت و ارتعاش که در نقاط استراتژیک نصب می‌شوند، می‌توانند داده‌های بلادرنگ از وضعیت عایق ارائه دهند.
مزایا:
- هشدار زودهنگام در صورت بروز مشکل
- ثبت روند تغییرات در طول زمان
- کاهش نیاز به بازرسی‌های فیزیکی مکرر
نگهداری پیشگیرانه عایق توربین
نگهداری مناسب می‌تواند طول عمر عایق‌ها را به طور قابل توجهی افزایش دهد:
1. برنامه تعویض دوره‌ای
حتی بهترین عایق‌ها نیز در نهایت نیاز به تعویض دارند. یک برنامه تعویض دوره‌ای بر اساس عمر مفید مورد انتظار عایق تدوین کنید:
- عایق‌های ژاکتی استاندارد: هر 5-7 سال یا پس از 3-5 چرخه باز و بسته کردن
- عایق‌های سرامیکی پیشرفته: هر 8-10 سال
- عایق‌های ثابت سنتی: هر 7-10 سال
2. تعمیرات فوری آسیب‌های جزئی
آسیب‌های کوچک را قبل از گسترش فوراً تعمیر کنید:
- پارگی‌های کوچک در پوشش خارجی را با وصله‌های مخصوص ترمیم کنید
- اتصالات و بست‌های شل شده را محکم کنید
- درزهای باز شده را مجدداً درزگیری کنید
3. محافظت در برابر شرایط محیطی
- از نفوذ آب و رطوبت به عایق جلوگیری کنید
- در محیط‌های خورنده، از پوشش‌های مقاوم در برابر خوردگی استفاده کنید
- در مناطق با ارتعاش بالا، از سیستم‌های ضد ارتعاش استفاده کنید
4. آموزش پرسنل
- تکنسین‌های نگهداری را در زمینه نصب صحیح و بازرسی عایق‌ها آموزش دهید
- دستورالعمل‌های مشخص برای باز کردن و نصب مجدد عایق‌ها تهیه کنید
- اهمیت گزارش فوری هرگونه آسیب مشهود را آموزش دهید
مستندسازی و مدیریت داده‌های بازرسی
سیستم مستندسازی دقیق برای پیگیری وضعیت عایق‌ها در طول زمان ضروری است:
1. ایجاد شناسنامه برای هر بخش عایق
- شماره شناسایی منحصر به فرد
- تاریخ نصب
- مشخصات فنی (نوع، ضخامت، مواد)
- سازنده و مدل
- محل نصب دقیق
2. ثبت تاریخچه بازرسی‌ها
- تاریخ هر بازرسی
- نوع بازرسی انجام شده
- یافته‌ها و مشاهدات
- اقدامات انجام شده
- نام بازرس
3. تحلیل روند
- مقایسه نتایج بازرسی‌ها در طول زمان
- شناسایی الگوهای تکرارشونده مشکلات
- پیش‌بینی نیازهای تعمیر و تعویض
4. استفاده از نرم‌افزار مدیریت نگهداری و تعمیرات (CMMS)
سیستم‌های CMMS می‌توانند در مدیریت برنامه نگهداری و بازرسی عایق توربین بسیار مفید باشند:
- زمان‌بندی خودکار بازرسی‌ها
- هشدارهای تعمیر و تعویض
- ذخیره‌سازی تصاویر و گزارش‌های بازرسی
- تحلیل هزینه‌های نگهداری
نکات ایمنی در بازرسی و نگهداری عایق توربین
ایمنی باید همواره در اولویت قرار گیرد:
1. خطرات حرارتی
- همیشه از تجهیزات حفاظت فردی مناسب استفاده کنید
- قبل از باز کردن عایق، اجازه دهید سیستم به اندازه کافی خنک شود
- از دستکش‌های مقاوم در برابر حرارت استفاده کنید
2. خطرات تنفسی
- هنگام کار با مواد عایق فیبری، از ماسک تنفسی مناسب استفاده کنید
- در فضاهای بسته، تهویه کافی را تأمین کنید
- از روش‌های مرطوب برای کاهش گرد و غبار استفاده کنید
4. کار در ارتفاع
- از تجهیزات محافظت در برابر سقوط استفاده کنید
- داربست‌ها و سکوهای کار را بررسی کنید
- از روش‌های ایمن دسترسی پیروی کنید
مطالعات موردی: درس‌هایی از تجربیات واقعی
مورد 1: نیروگاه سیکل ترکیبی

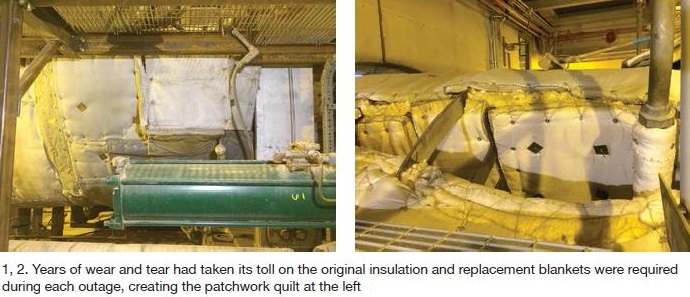

یک نیروگاه سیکل ترکیبی با توربین گازی پس از 10 سال کارکرد، با مشکلات متعدد در سیستم عایق مواجه شد. بازرسی‌ها نشان داد حدود 15% از عایق‌ها در هر تعمیرات اساسی نیاز به تعویض دارند. مشکلات اصلی شامل:
- آسیب به عایق در اثر چرخه‌های متعدد باز و بسته کردن
- جمع شدن آلودگی بین عایق و بدنه توربین
- شل شدن پین‌های نگهدارنده
راه حل: نیروگاه تصمیم به تعویض کامل سیستم عایق با یک سیستم پیشرفته‌تر گرفت که دارای ویژگی‌های زیر بود:
- ضخامت متغیر برای حفظ دمای یکنواخت
- پنل‌های قفل‌شونده برای حذف درزها
- سیستم اتصال بهبودیافته با استفاده از پیچ و مهره به جای پین
نتایج: پس از نصب سیستم جدید، زمان لازم برای باز کردن عایق‌ها به نصف کاهش یافت و دمای محفظه توربین کاهش قابل توجهی پیدا کرد.
مورد 2: پالایشگاه نفت
یک پالایشگاه نفت با مشکل خوردگی زیر عایق در توربین‌های بخار مواجه شد. بررسی‌ها نشان داد که نفوذ رطوبت به عایق‌ها در طول سال‌ها باعث خوردگی شدید شده است.
راه حل: پالایشگاه یک برنامه بازرسی دوره‌ای با استفاده از تکنولوژی PEC را اجرا کرد تا بتواند خوردگی زیر عایق را بدون نیاز به برداشتن عایق‌ها شناسایی کند.
نتایج: در طول سال اول اجرای برنامه، چندین مورد خوردگی شدید شناسایی و قبل از بروز نشتی یا شکست، تعمیر شدند.
بهینه‌سازی هزینه‌های نگهداری عایق توربین
مدیریت هزینه‌های نگهداری عایق توربین یک چالش مهم است. استراتژی‌های زیر می‌توانند به بهینه‌سازی هزینه‌ها کمک کنند:
1. تحلیل هزینه چرخه عمر (LCC)
به جای تمرکز بر هزینه اولیه، کل هزینه‌های چرخه عمر را در نظر بگیرید:
- هزینه خرید و نصب
- هزینه‌های نگهداری و تعمیر
- هزینه‌های انرژی (به دلیل اتلاف حرارتی)
- هزینه‌های تعویض
- هزینه‌های دفع
2. استفاده از عایق‌های با کیفیت بالا
عایق‌های ارزان‌قیمت ممکن است در کوتاه‌مدت به صرفه به نظر برسند، اما در بلندمدت هزینه‌های بیشتری به همراه دارند:
- نیاز به تعویض زودهنگام
- اتلاف انرژی بیشتر
- زمان خواب بیشتر برای تعمیرات
3. بهینه‌سازی برنامه بازرسی
- بازرسی‌های پیشگیرانه را با توجه به ریسک و اهمیت هر بخش اولویت‌بندی کنید
- از تکنیک‌های غیرمخرب برای کاهش نیاز به باز کردن عایق استفاده کنید
- بازرسی‌ها را با برنامه‌های خاموشی هماهنگ کنید
4. استاندارد‌سازی سیستم‌های عایق
استاندارد‌سازی انواع عایق‌های مورد استفاده می‌تواند مزایای زیر را داشته باشد:
- کاهش موجودی قطعات یدکی
- سهولت آموزش پرسنل
- بهبود کیفیت نصب و تعمیر
آینده فناوری‌های عایق توربین و بازرسی
صنعت عایق‌بندی و بازرسی توربین در حال تحول است. روندهای آینده شامل:
1. مواد عایق پیشرفته
- عایق‌های آیروژل: با هدایت حرارتی فوق‌العاده پایین و مقاومت در برابر رطوبت
- عایق‌های نانوکامپوزیت: با خواص مکانیکی و حرارتی بهبودیافته
- عایق‌های هوشمند: با قابلیت تغییر خواص در پاسخ به شرایط محیطی
2. فناوری‌های بازرسی پیشرفته
- پهپادهای مجهز به دوربین حرارتی: برای بازرسی نقاط دشوار
- سنسورهای هوشمند: برای پایش مداوم وضعیت عایق
- هوش مصنوعی: برای تحلیل داده‌های بازرسی و پیش‌بینی خرابی‌ها
3. سیستم‌های مدیریت داده پیشرفته
- دوقلوهای دیجیتال: مدل‌های دیجیتالی سه‌بعدی از سیستم‌های عایق برای شبیه‌سازی و پیش‌بینی
- واقعیت افزوده: برای کمک به تکنسین‌ها در بازرسی و تعمیر
- یکپارچه‌سازی با سیستم‌های مدیریت دارایی: برای بهینه‌سازی تصمیم‌گیری‌های نگهداری
نتیجه‌گیری
نگهداری و بازرسی دوره‌ای عایق توربین یک جنبه حیاتی از مدیریت دارایی‌های صنعتی است که اغلب نادیده گرفته می‌شود. با پیاده‌سازی یک برنامه بازرسی جامع، استفاده از تکنیک‌های پیشرفته، و پیروی از بهترین شیوه‌های نگهداری، می‌توانید:
- ایمنی سیستم را افزایش دهید
- عملکرد توربین را بهبود بخشید
- هزینه‌های نگهداری را کاهش دهید
- طول عمر تجهیزات را افزایش دهید
- از توقف‌های ناخواسته جلوگیری کنید
به یاد داشته باشید که یک سیستم عایق سالم نه تنها به بهره‌وری بیشتر کمک می‌کند، بلکه محیطی ایمن‌تر برای کارکنان فراهم می‌کند و مصرف انرژی را نیز کاهش می‌دهد.
منابع و مراجع
- Combined Cycle Journal – Insulation Systems
- Allied Power Group – Best Practices for Turbine Shaft Inspection
- MaintWiz – Preventive Maintenance for Turbines: A Comprehensive Guide
- [IRSA Inspection – بازرسی خوردگی زیر عایق و بتن به روش P
