دانشنامه کامل اتصالات انبساطی (انواع اکسپنشن جوینت‌): فلزی، پارچه‌ای، لاستیکی

دانشنامه کامل اتصالات انبساطی (انواع اکسپنشن جوینت‌): فلزی، پارچه‌ای، لاستیکی

اکسپنشن جوینت‌ها یا اتصالات انبساطی، قطعات حیاتی در طراحی سیستم‌های صنعتی به شمار می‌روند که انعطاف‌پذیری لازم را برای جبران تغییرات ابعادی ناشی از نوسانات دمایی، ارتعاشات، و فشارهای مکانیکی فراهم می‌آورند. در صنایع کلیدی همچون نیروگاه‌ها، پالایشگاه‌ها، پتروشیمی‌ها و کارخانجات فولاد، عدم استفاده از انواع اکسپنشن جوینت های مناسب می‌تواند منجر به آسیب‌های جدی به تجهیزات، هزینه‌های تعمیراتی هنگفت، و حتی توقف خطوط تولید شود.

در این دانشنامه جامع، به بررسی دقیق تمامی جنبه‌های اکسپنشن جوینت‌ها می‌پردازیم – از اصول فیزیکی پایه تا جدیدترین فناوری‌ها و کاربردهای صنعتی. این مقاله با هدف ارائه اطلاعات کاربردی برای مهندسان، طراحان صنعتی، کارشناسان فنی و مدیران پروژه تدوین شده است تا بتوانند تصمیمات آگاهانه‌تری در انتخاب، طراحی، نصب و نگهداری اکسپنشن جوینت‌ها اتخاذ کنند.

تاریخچه و اصول کارکرد انواع اکسپنشن جوینت

مفهوم انبساط حرارتی و نیاز به اتصالات انعطاف‌پذیر

انبساط حرارتی پدیده‌ای فیزیکی است که طی آن مواد در اثر افزایش دما، افزایش حجم پیدا می‌کنند. این پدیده در تجهیزات صنعتی که دائماً در معرض تغییرات دمایی قرار دارند، می‌تواند چالش‌های جدی ایجاد کند. به عنوان مثال، یک خط لوله فولادی به طول 100 متر، با افزایش دمای 100 درجه سانتیگراد، حدود 120 میلی‌متر افزایش طول خواهد داشت [1].

اگر این انبساط مهار نشود، می‌تواند منجر به:

  • تنش‌های مکانیکی بیش از حد
  • خمش و تغییر شکل لوله‌ها و داکت‌ها
  • شکست اتصالات
  • نشت سیالات
  • خرابی تجهیزات متصل مانند پمپ‌ها و شیرآلات

اکسپنشن جوینت‌ها با ایجاد یک “نقطه انعطاف‌پذیر” در سیستم، به مواد اجازه می‌دهند آزادانه منبسط و منقبض شوند، بدون آنکه تنش‌های مخربی به سیستم وارد شود.

پیشینه تاریخی اتصالات انبساطی

نیاز به جذب حرکت‌های ناشی از تغییرات دمایی و فشار در سیستم‌های مختلف، از زمان‌های قدیم مورد توجه مهندسان بوده است. اولین نمونه‌های اکسپنشن جوینت‌ها در سیستم‌های انتقال آب امپراتوری روم باستان دیده شده است.

با این حال، توسعه اصلی اکسپنشن جوینت‌های مدرن به انقلاب صنعتی و ظهور خطوط لوله بخار برمی‌گردد. با افزایش دما و فشار در فرآیندهای صنعتی در اواخر قرن 19 و اوایل قرن 20، نیاز به اتصالات انبساطی کارآمدتر افزایش یافت.

در دهه 1930، اولین اکسپنشن جوینت‌های پارچه‌ای مدرن معرفی شدند که انقلابی در صنعت ایجاد کردند. با پیشرفت تکنولوژی، مواد جدید مانند فلزات خاص و پارچه‌های مقاوم در برابر حرارت بالا توسعه یافتند که به نوبه خود منجر به بهبود عملکرد اکسپنشن جوینت‌ها شدند [2].

اصول فیزیکی حاکم بر اکسپنشن جوینت‌ها

عملکرد اکسپنشن جوینت‌ها بر اساس چندین اصل فیزیکی است:

  1. قانون انبساط حرارتی: میزان انبساط یک ماده متناسب است با طول اولیه آن، تغییر دما و ضریب انبساط حرارتی ماده. ΔL = α × L₀ × ΔT که در آن:
  • ΔL = تغییر طول
  • α = ضریب انبساط حرارتی
  • L₀ = طول اولیه
  • ΔT = تغییر دما
  1. قانون هوک: در محدوده الاستیک، تنش وارده به یک ماده متناسب با کرنش ایجاد شده است.
  2. قوانین ترمودینامیک: اکسپنشن جوینت‌ها باید بتوانند انتقال حرارت، فشار و جریان سیال را به درستی مدیریت کنند.
  3. اصول ارتعاشات: اکسپنشن جوینت‌ها همچنین نقش مهمی در جذب و میرا کردن ارتعاشات سیستم دارند.

انواع اکسپنشن جوینت

اکسپنشن جوینت‌ها بر اساس مواد سازنده و کاربردشان به سه دسته اصلی تقسیم می‌شوند: فلزی، پارچه‌ای و لاستیکی. هر کدام از این انواع، مزایا، محدودیت‌ها و کاربردهای خاص خود را دارند.

اکسپنشن جوینت فلزی (Metallic Expansion Joints)

نمونه‌ای از اکسپنشن جوینت فلزی برای کاربردهای دما بالا

ساختار و اجزاء

اکسپنشن جوینت‌های فلزی معمولاً از اجزای زیر تشکیل شده‌اند. برای آشنایی بیشتر با اکسپنشن جوینت فلزی می‌توانید به صفحه محصولات مراجعه کنید:

  1. بلوز (Bellows): قسمت اصلی و انعطاف‌پذیر که معمولاً از فولاد ضدزنگ (استنلس استیل)، آلیاژهای نیکل، یا تیتانیوم ساخته می‌شود.
  2. فلنج‌ها (Flanges): برای اتصال به سیستم لوله‌کشی.
  3. تیوب داخلی (Inner Sleeve): برای محافظت بلوز از فرسایش و خوردگی.
  4. رینگ‌های تقویتی (Reinforcing Rings): برای افزایش مقاومت در برابر فشار.
  5. محدودکننده‌های حرکت (Limit Rods): برای کنترل حرکت و جلوگیری از کشش بیش از حد.

مزایا و محدودیت‌ها

مزایا:

  • تحمل دماهای بسیار بالا (تا بیش از 1000 درجه سانتیگراد)
  • مناسب برای فشارهای بسیار بالا (تا 100 بار و بیشتر)
  • مقاومت شیمیایی خوب
  • طول عمر بالا در شرایط مناسب
  • قابلیت طراحی سفارشی برای شرایط خاص

محدودیت‌ها:

  • جذب ارتعاشات کمتر نسبت به انواع لاستیکی و پارچه‌ای
  • هزینه بالاتر
  • وزن بیشتر
  • انعطاف‌پذیری محدودتر
  • نیاز به نگهداری دوره‌ای دقیق

شرایط کاربرد

اکسپنشن جوینت‌های فلزی معمولاً در شرایط زیر استفاده می‌شوند:

  • سیستم‌های با دمای بسیار بالا (بالاتر از 400 درجه سانتیگراد)
  • سیستم‌های با فشار بالا
  • محیط‌های با مواد شیمیایی خورنده
  • صنایع نفت، گاز و پتروشیمی
  • نیروگاه‌های حرارتی (همراه با عایق حرارتی شیرآلات)
  • صنایع فولاد و ذوب فلزات

براساس استاندارد ASTM F1120، اکسپنشن جوینت‌های فلزی باید قادر به تحمل حداقل 10,000 سیکل انبساط و انقباض در شرایط طراحی شده باشند [3].

اکسپنشن جوینت پارچه‌ای (Fabric Expansion Joints)

اکسپنشن جوینت پارچه ای نصب شده

ساختار و اجزاء

اکسپنشن جوینت‌های پارچه‌ای از لایه‌های مختلف مواد تشکیل شده‌اند:

  1. لایه خارجی: معمولاً از پارچه‌های مقاوم در برابر شرایط جوی مانند PTFE یا سیلیکون
  2. لایه‌های عایق: از مواد مقاوم در برابر حرارت مانند فایبرگلاس، سرامیک فایبر یا آیروژل. در مورد سیستم‌های عایق حرارتی ژاکتی نیز مطالعه کنید
  3. لایه داخلی: از مواد مقاوم در برابر سایش و خوردگی
  4. تقویت‌کننده‌ها: از فیبرهای فلزی یا کربن برای افزایش استحکام
  5. فریم فلزی: برای نصب و اتصال به سیستم

بر اساس اطلاعات شرکت کلورز آریانا، این نوع اکسپنشن جوینت‌ها می‌توانند دماهای کاری بین 500 تا 1000 درجه سانتیگراد را تحمل کنند و در برابر مواد شیمیایی و محیط‌های خورنده مقاومت بسیار خوبی دارند [4].

مزایا و محدودیت‌ها

مزایا:

  • انعطاف‌پذیری بسیار بالا
  • قابلیت جذب حرکات چندجهته
  • جذب ارتعاشات و صدا عالی
  • وزن سبک
  • نصب آسان و سریع
  • هزینه کمتر نسبت به انواع فلزی
  • عایق حرارتی و صوتی خوب

محدودیت‌ها:

  • محدودیت در تحمل فشارهای بالا (معمولاً زیر 0.5 بار)
  • طول عمر کمتر نسبت به انواع فلزی در دماهای بالا
  • نیاز به بازرسی و تعویض دوره‌ای
  • محدودیت در برخی محیط‌های شیمیایی خاص

شرایط کاربرد

اکسپنشن جوینت‌های پارچه‌ای در شرایط زیر کاربرد گسترده دارند:

  • سیستم‌های داکت هوا و گاز
  • سیستم‌های تهویه صنعتی
  • نیروگاه‌ها (مسیر گازهای خروجی)
  • صنایع سیمان (کوره‌ها)
  • صنایع فولاد (کوره‌های القایی)
  • سیستم‌های غبارگیر
  • صنایع پتروشیمی (مسیر گازهای فرآیندی)

طبق اطلاعات فنی منتشر شده توسط Frenzelit GmbH، این نوع اکسپنشن جوینت‌ها در محیط‌های با گازهای خروجی داغ با دمای تا 1000 درجه سانتیگراد کاربرد دارند [5].

اکسپنشن جوینت لاستیکی (Rubber Expansion Joints)

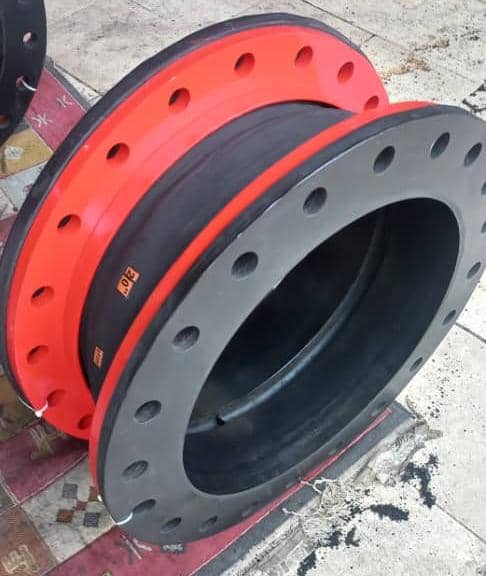

اکسپنشن جوینت لاستیکی برای سیستم‌های لوله‌کشی

ساختار و اجزاء

اکسپنشن جوینت‌های لاستیکی معمولاً از اجزای زیر تشکیل شده‌اند:

  1. بدنه لاستیکی: معمولاً از EPDM، نئوپرن، یا بوتیل
  2. تقویت‌کننده‌های پارچه‌ای: از پلی‌استر، نایلون یا کولار
  3. تقویت‌کننده‌های فلزی: حلقه‌های فولادی یا سیم‌های تقویتی
  4. فلنج‌های فلزی: برای اتصال به سیستم

مزایا و محدودیت‌ها

مزایا:

  • جذب ارتعاشات و صدا عالی
  • انعطاف‌پذیری بالا در جهات مختلف
  • نصب آسان
  • عایق الکتریکی مناسب
  • قابلیت جذب حرکت‌های محوری و جانبی
  • مقاوم در برابر بسیاری از مواد شیمیایی
  • قیمت مناسب

محدودیت‌ها:

  • محدودیت دمایی (معمولاً زیر 120 درجه سانتیگراد)
  • محدودیت فشار (معمولاً تا 16 بار)
  • طول عمر محدودتر در مقایسه با انواع فلزی
  • حساسیت به اشعه UV و ازن
  • تخریب در برخی محیط‌های شیمیایی خاص

شرایط کاربرد

اکسپنشن جوینت‌های لاستیکی در شرایط زیر کاربرد دارند:

  • سیستم‌های آب خنک‌کننده
  • سیستم‌های HVAC
  • پمپ‌ها و کمپرسورها
  • سیستم‌های انتقال آب
  • سیستم‌های اطفای حریق
  • تأسیسات شهری
  • صنایع غذایی و دارویی

دیگر انواع اکسپنشن جوینت

علاوه بر سه نوع اصلی، انواع اکسپنشن جوینت‌ تخصصی دیگری نیز وجود دارند:

  1. اکسپنشن جوینت‌های PTFE: مقاوم در برابر مواد شیمیایی خورنده و دماهای متوسط
  2. اکسپنشن جوینت‌های هیبریدی: ترکیبی از فلز و پارچه یا لاستیک
  3. اتصالات انبساطی گیمبال (Gimbal): برای حرکت‌های زاویه‌ای پیچیده
  4. اکسپنشن جوینت‌های مارپیچی (Helical): برای حرکت‌های پیچشی
  5. اکسپنشن جوینت‌های فلنج‌دار (Flanged): برای نصب آسان در سیستم‌های لوله‌کشی
  6. اکسپنشن جوینت‌های آکاردئونی (Accordion): برای جذب حرکت‌های بزرگ

مقایسه جامع انواع اکسپنشن جوینت‌

جدول زیر مقایسه جامعی از ویژگی‌های انواع اکسپنشن جوینت اصلی ارائه می‌دهد:

معیاراکسپنشن جوینت فلزیاکسپنشن جوینت پارچه‌ایاکسپنشن جوینت لاستیکی
محدوده دمای کاریتا بیش از 1000°C500 تا 1000°Cتا 120°C
محدوده فشار کاریتا 100 بار و بیشترتا 0.5 بارتا 16 بار
انعطاف‌پذیریمحدودبسیار زیادزیاد
جذب ارتعاشاتضعیفعالیعالی
مقاومت شیمیاییعالی (بسته به جنس)خوبمتوسط (بسته به جنس)
عمر مفید10-25 سال2-7 سال5-10 سال
هزینه نسبیبالامتوسطپایین
وزنسنگینسبکمتوسط
پیچیدگی نصبزیادکمکم
عایق حرارتیضعیفعالیخوب
عایق صوتیضعیفعالیخوب
تحمل حرکت محوریمتوسطعالیخوب
تحمل حرکت جانبیمتوسطعالیخوب
تحمل حرکت زاویه‌ایمحدودعالیخوب
کاربرد اصلیسیستم‌های فشار و دمای بالاسیستم‌های داکت و گاز داغسیستم‌های آب و فشار متوسط

منبع: ترکیب داده‌های فنی از منابع [3]، [4] و [5]

کاربردهای اکسپنشن جوینت در صنایع مختلف

اکسپنشن جوینت‌ها در طیف گسترده‌ای از صنایع کاربرد دارند. در ادامه به بررسی کاربردهای اختصاصی آن‌ها در صنایع مختلف می‌پردازیم.

صنعت نیروگاهی

سیستم‌های عایق و اتصالات در نیروگاه

در صنعت نیروگاهی، انواع اکسپنشن جوینت نقش حیاتی در بخش‌های مختلف دارند:

  1. توربین‌های بخار و گاز:
  • اتصال بین توربین و کندانسور
  • سیستم‌های خروجی گاز
  • خطوط لوله بخار با دما و فشار بالا
  1. بویلرها:
  • اتصال بین بویلر و سوپرهیتر
  • سیستم‌های آب تغذیه
  • خطوط انتقال بخار
  1. کندانسورها:
  • اتصالات ورودی و خروجی
  • سیستم‌های آب خنک‌کننده
  1. داکت‌های گاز:
  • مسیرهای خروجی گازهای داغ
  • سیستم‌های کنترل آلودگی

در نیروگاه‌های حرارتی، به دلیل دمای بالای کاری (گاهی تا 600 درجه سانتیگراد) و چرخه‌های روشن و خاموش شدن، استفاده از اکسپنشن جوینت‌های مناسب برای جلوگیری از آسیب به تجهیزات ضروری است. در این صنعت، عموماً از ترکیبی از اکسپنشن جوینت‌های فلزی (برای خطوط بخار فشار بالا) و پارچه‌ای (برای داکت‌های گاز) استفاده می‌شود [6].

صنایع نفت، گاز و پتروشیمی

سیستم‌های عایق و اتصالات در صنعت پتروشیمی

در صنایع نفت، گاز و پتروشیمی، انواع اکسپنشن جوینت در بخش‌های زیر کاربرد دارند:

  1. پالایشگاه‌ها:
  • برج‌های تقطیر
  • کوره‌های فرآیندی
  • مبدل‌های حرارتی
  • خطوط انتقال محصولات نفتی
  1. مجتمع‌های پتروشیمی:
  • راکتورهای شیمیایی
  • کراکرهای بخار
  • سیستم‌های تبرید
  • خطوط انتقال گازهای فرآیندی
  1. تأسیسات فراساحلی:
  • سیستم‌های پمپاژ
  • خطوط انتقال زیر دریا
  • سکوهای حفاری

در این صنایع، به دلیل وجود مواد شیمیایی خورنده، فشارهای بالا و الزامات ایمنی سختگیرانه، استفاده از اکسپنشن جوینت‌های با کیفیت بالا و مطابق با استانداردهای بین‌المللی ضروری است.

شرکت کلورز آریانا در صنعت پتروشیمی، اکسپنشن جوینت‌های پارچه‌ای و فلزی با قابلیت تحمل محیط‌های خورنده و دماهای بالا ارائه می‌دهد که مطابق با استانداردهای جهانی طراحی و تولید می‌شوند [7].

صنعت فولاد

در صنعت فولاد، انواع اکسپنشن جوینت در بخش‌های زیر کاربرد دارند:

  1. کوره‌های ذوب:
  • سیستم‌های تخلیه گاز
  • سیستم‌های تهویه
  • داکت‌های انتقال گازهای داغ
  1. نورد گرم و سرد:
  • خطوط انتقال آب خنک‌کننده
  • سیستم‌های هیدرولیک
  • سیستم‌های بخار
  1. کوره‌های احیا:
  • سیستم‌های گاز احیاکننده
  • خطوط انتقال گاز طبیعی

در این صنعت، به دلیل دماهای بسیار بالا (گاهی تا 1600 درجه سانتیگراد) و محیط‌های سخت کاری، اکسپنشن جوینت‌های فلزی و پارچه‌ای با مقاومت حرارتی بالا مورد استفاده قرار می‌گیرند.

صنعت سیمان

در صنعت سیمان، اکسپنشن جوینت‌ها در بخش‌های زیر کاربرد دارند:

  1. کوره‌های دوار:
  • سیستم‌های ورودی و خروجی
  • سیستم‌های تغذیه مواد اولیه
  1. آسیاب‌های مواد خام و سیمان:
  • سیستم‌های انتقال مواد
  • سیستم‌های غبارگیر
  1. خنک‌کننده‌های کلینکر:
  • سیستم‌های تهویه
  • داکت‌های انتقال هوا

در صنعت سیمان، به دلیل وجود ذرات ساینده و محیط قلیایی، اکسپنشن جوینت‌های مقاوم در برابر سایش و خوردگی مورد نیاز است.

صنعت شیشه

در صنعت شیشه، اکسپنشن جوینت‌ها در بخش‌های زیر کاربرد دارند:

  1. کوره‌های ذوب شیشه:
  • سیستم‌های خروجی گاز
  • سیستم‌های تغذیه مواد اولیه
  1. تجهیزات شکل‌دهی شیشه:
  • سیستم‌های خنک‌کننده
  • سیستم‌های حرارتی
  1. کوره‌های آنیل (Annealing):
  • سیستم‌های کنترل دما
  • داکت‌های انتقال هوای گرم

در این صنعت، به دلیل تغییرات دمایی شدید و محیط‌های خورنده، اکسپنشن جوینت‌های با مقاومت حرارتی و شیمیایی بالا مورد استفاده قرار می‌گیرند.

سایر کاربردها

علاوه بر صنایع ذکر شده، اکسپنشن جوینت‌ها در بخش‌های دیگر نیز کاربرد دارند:

  1. صنایع کاغذ و خمیر کاغذ:
  • دیگ‌های بخار
  • سیستم‌های خشک‌کن
  1. صنایع غذایی و دارویی:
  • سیستم‌های استریل
  • خطوط انتقال محصولات
  1. سیستم‌های تهویه مطبوع ساختمان‌های بزرگ:
  • داکت‌های هوا
  • سیستم‌های چیلر
  1. صنایع دریایی:
  • سیستم‌های خنک‌کننده موتور
  • سیستم‌های اگزوز
  1. تأسیسات شهری:
  • سیستم‌های انتقال آب
  • سیستم‌های فاضلاب

استانداردهای بین‌المللی اکسپنشن جوینت‌ها

استانداردهای بین‌المللی متعددی برای طراحی، ساخت، آزمایش و نصب انواع اکسپنشن جوینت وجود دارد که برخی از مهم‌ترین آن‌ها عبارتند از:

ASTM F1120 – استاندارد مشخصات اکسپنشن جوینت‌های فلزی دایره‌ای

این استاندارد که توسط انجمن آمریکایی آزمون و مواد (ASTM) تدوین شده، مشخصات طراحی، ساخت، و آزمایش اکسپنشن جوینت‌های فلزی دایره‌ای را تعیین می‌کند. طبق این استاندارد، اکسپنشن جوینت‌های فلزی باید قادر به تحمل حداقل 10,000 سیکل کاری در شرایط طراحی شده باشند [3].

ASTM F2934 – استاندارد مشخصات اکسپنشن جوینت‌های فلزی انعطاف‌پذیر برای سرویس‌های دریایی

این استاندارد مشخصات اکسپنشن جوینت‌های فلزی مورد استفاده در کشتی‌ها و تأسیسات دریایی را تعیین می‌کند. با توجه به شرایط خاص محیط دریایی، این استاندارد الزامات سختگیرانه‌تری برای مقاومت در برابر خوردگی و ارتعاشات دارد [8].

EJMA – استاندارد انجمن سازندگان اکسپنشن جوینت‌های فلزی

انجمن سازندگان اکسپنشن جوینت‌های فلزی (EJMA) استانداردهای جامعی برای طراحی، ساخت و نصب اکسپنشن جوینت‌های فلزی ارائه می‌دهد. این استانداردها شامل روش‌های محاسبه عمر خستگی، تحلیل تنش، و الزامات آزمون است.

EN 14772 – استاندارد اروپایی برای اکسپنشن جوینت‌های پارچه‌ای

این استاندارد اروپایی، الزامات طراحی، ساخت، آزمون و نصب اکسپنشن جوینت‌های پارچه‌ای را تعیین می‌کند. این استاندارد بر روی مقاومت حرارتی، مقاومت شیمیایی و عمر سرویس‌دهی تمرکز دارد.

ISO 10380 – استاندارد بین‌المللی برای لوله‌های فلزی انعطاف‌پذیر

این استاندارد بین‌المللی، الزامات طراحی، ساخت و آزمون لوله‌های فلزی انعطاف‌پذیر و اکسپنشن جوینت‌های مرتبط را تعیین می‌کند.

FSA-PSJ-701 – استاندارد انجمن آب‌بندی سیال برای اکسپنشن جوینت‌های پارچه‌ای

این استاندارد توسط انجمن آب‌بندی سیال (FSA) تدوین شده و الزامات طراحی، ساخت و نصب اکسپنشن جوینت‌های پارچه‌ای را تعیین می‌کند. این استاندارد به ویژه بر روی کاربردهای داکت‌های گاز تمرکز دارد.

API 6D – استاندارد انستیتو نفت آمریکا برای شیرآلات خط لوله

این استاندارد که توسط انستیتو نفت آمریکا (API) تدوین شده، الزامات اکسپنشن جوینت‌های مورد استفاده در خطوط لوله نفت و گاز را تعیین می‌کند.

UL 1709 – استاندارد آزمون آتش برای مواد محافظ سازه‌های فولادی

گرچه این استاندارد مستقیماً برای اکسپنشن جوینت‌ها نیست، اما در مواردی که اکسپنشن جوینت‌ها در محیط‌های با خطر آتش‌سوزی استفاده می‌شوند، مطابقت با این استاندارد می‌تواند الزامی باشد. شرکت کلورز آریانا با ارائه عایق محافظ آتش با استاندارد UL1709، راه‌حل‌های یکپارچه برای محیط‌های پرخطر ارائه می‌دهد [9].

راهنمای انتخاب مهندسی اکسپنشن جوینت‌ها

انتخاب اکسپنشن جوینت مناسب یک فرآیند مهندسی دقیق است که باید با در نظر گرفتن پارامترهای متعددی انجام شود.

پارامترهای کلیدی در انتخاب اکسپنشن جوینت

  1. شرایط عملیاتی:
  • دمای کاری (حداقل و حداکثر)
  • فشار کاری (حداقل و حداکثر)
  • نوع سیال (گاز، مایع، مخلوط)
  • ترکیب شیمیایی سیال
  • وجود مواد ساینده
  1. نیازهای حرکتی:
  • حرکت محوری (کشش و فشار)
  • حرکت جانبی (انحراف)
  • حرکت زاویه‌ای (خمش)
  • حرکت پیچشی (چرخش)
  • ارتعاشات
  1. الزامات فیزیکی:
  • ابعاد (قطر، طول)
  • وزن
  • فضای نصب
  • نیروی واکنش مجاز
  • عایق‌بندی حرارتی و صوتی
  1. الزامات اقتصادی:
  • هزینه اولیه
  • هزینه‌های نگهداری
  • عمر سرویس‌دهی
  • در دسترس بودن قطعات یدکی
  1. الزامات نصب و نگهداری:
  • سهولت نصب
  • دسترسی برای تعمیر و نگهداری
  • نیاز به تجهیزات خاص
  • الزامات گشتاور پیچ‌ها

محاسبات مهندسی

برای انتخاب دقیق اکسپنشن جوینت، محاسبات مهندسی زیر باید انجام شود:

محاسبه انبساط حرارتی:

ΔL = α × L₀ × ΔT

که در آن:

  • ΔL = تغییر طول (میلی‌متر)
  • α = ضریب انبساط حرارتی (بر درجه سانتیگراد)
  • L₀ = طول اولیه (میلی‌متر)
  • ΔT = تغییر دما (درجه سانتیگراد)

محاسبه نیروی واکنش:

F = k × ΔL

که در آن:

  • F = نیروی واکنش (نیوتن)
  • k = ثابت فنریت اکسپنشن جوینت (نیوتن بر میلی‌متر)
  • ΔL = میزان جابجایی (میلی‌متر)
  1. محاسبه عمر خستگی: عمر خستگی اکسپنشن جوینت با استفاده از منحنی‌های S-N و معادلات مربوطه محاسبه می‌شود. این محاسبات پیچیده هستند و معمولاً با نرم‌افزارهای تخصصی انجام می‌شوند.
  2. محاسبه افت فشار: در اکسپنشن جوینت‌ها، افت فشار با استفاده از معادلات دینامیک سیالات محاسبه می‌شود. این افت فشار باید در طراحی کلی سیستم در نظر گرفته شود.

توصیه‌های انتخاب

براساس تجربیات صنعتی و استانداردهای موجود، توصیه‌های زیر برای انتخاب اکسپنشن جوینت ارائه می‌شود:

  1. برای دماهای بالا (بیش از 400°C):
  • اکسپنشن جوینت فلزی برای فشارهای بالا
  • اکسپنشن جوینت پارچه‌ای برای فشارهای پایین و داکت‌ها
  1. برای دماهای متوسط (120°C تا 400°C):
  • اکسپنشن جوینت فلزی برای فشارهای بالا
  • اکسپنشن جوینت پارچه‌ای یا PTFE برای فشارهای متوسط و پایین
  1. برای دماهای پایین (زیر 120°C):
  • اکسپنشن جوینت لاستیکی برای فشارهای متوسط و پایین
  • اکسپنشن جوینت فلزی برای فشارهای بالا
  1. برای محیط‌های خورنده:
  • اکسپنشن جوینت PTFE
  • اکسپنشن جوینت فلزی از جنس آلیاژهای مقاوم (مانند هستلوی یا تیتانیوم)
  1. برای جذب ارتعاشات:
  • اکسپنشن جوینت لاستیکی
  • اکسپنشن جوینت پارچه‌ای
  1. برای کاربردهای فضای محدود:
  • اکسپنشن جوینت هیبریدی
  • اکسپنشن جوینت‌های فلزی با طراحی فشرده

نصب و نگهداری اکسپنشن جوینت‌ها

راهنمای نصب صحیح اکسپنشن جوینت در سیستم صنعتی

نصب و نگهداری صحیح انواع اکسپنشن جوینت برای اطمینان از عملکرد مناسب و طول عمر آن‌ها ضروری است.

مراحل نصب

  1. آماده‌سازی:
  • بررسی اکسپنشن جوینت از نظر آسیب‌های احتمالی
  • بررسی انطباق مشخصات اکسپنشن جوینت با نیازهای سیستم
  • اطمینان از تمیز بودن سطوح اتصال
  1. موقعیت‌یابی:
  • نصب اکسپنشن جوینت در موقعیت مشخص شده در طراحی
  • اطمینان از هم‌راستایی صحیح با سیستم لوله‌کشی یا داکت
  • رعایت فاصله از نقاط ثابت و تکیه‌گاه‌ها
  1. اتصال:
  • استفاده از گشتاور مناسب برای سفت کردن پیچ‌ها
  • سفت کردن پیچ‌ها به صورت ضربدری
  • استفاده از واشرها و آب‌بندها مطابق دستورالعمل سازنده
  1. تنظیم:
  • تنظیم پیش‌بار (pre-load) مطابق دستورالعمل سازنده
  • تنظیم میله‌های محدودکننده حرکت
  • بررسی آزادی حرکت اکسپنشن جوینت
  1. عایق‌کاری:
  • در صورت نیاز، نصب عایق حرارتی مطابق دستورالعمل
  • اطمینان از عدم محدودیت حرکت اکسپنشن جوینت توسط عایق

نکات ایمنی

  1. فشارزدایی سیستم:
  • قبل از نصب یا تعمیر، سیستم باید کاملاً فشارزدایی شود.
  1. رعایت دمای کاری:
  • در سیستم‌های داغ، باید سیستم سرد شود یا از تجهیزات حفاظتی مناسب استفاده شود.
  1. حفاظت ازانواع اکسپنشن جوینت:
  • از جوشکاری در نزدیکی اکسپنشن جوینت‌های پارچه‌ای و لاستیکی خودداری شود.
  • از تماس مواد شیمیایی با اکسپنشن جوینت جلوگیری شود.
  1. بارگذاری مناسب:
  • از اعمال وزن اضافی روی اکسپنشن جوینت خودداری شود.
  • از استفاده از اکسپنشن جوینت به عنوان تکیه‌گاه خودداری شود.

تعمیر و نگهداری

  1. بازرسی دوره‌ای:
  • بررسی منظم از نظر نشتی، ترک، خوردگی یا سایش
  • بررسی وضعیت پیچ‌ها و اتصالات
  • بررسی عملکرد صحیح و آزادی حرکت
  1. زمان‌بندی بازرسی:
  • اکسپنشن جوینت‌های فلزی: هر 12 ماه
  • اکسپنشن جوینت‌های پارچه‌ای: هر 6 ماه
  • اکسپنشن جوینت‌های لاستیکی: هر 6 ماه
  1. اقدامات نگهداری:
  • تمیز کردن سطوح خارجی
  • سفت کردن پیچ‌های شل شده با گشتاور مناسب
  • تعویض آب‌بندها در صورت نیاز
  • روانکاری قطعات متحرک مطابق دستورالعمل سازنده
  1. معیارهای تعویض:
  • وجود ترک یا پارگی
  • نشتی غیرقابل رفع
  • خوردگی یا سایش شدید
  • تغییر شکل دائمی

مطالعات موردی در مورد انواع اکسپنشن جوینت

مورد 1: کاربرد اکسپنشن جوینت‌های پارچه‌ای در نیروگاه حرارتی

یک نیروگاه حرارتی در ایران با مشکل نشتی گازهای داغ از داکت‌های خروجی بویلر مواجه بود. بررسی‌ها نشان داد که اکسپنشن جوینت‌های فلزی نصب شده قادر به جذب حرکت‌های زاویه‌ای ناشی از انبساط حرارتی نبودند.

راه‌حل: اکسپنشن جوینت‌های پارچه‌ای کلورز آریانا با قابلیت تحمل دمای تا 900 درجه سانتیگراد و انعطاف‌پذیری بالا جایگزین شدند.

نتیجه: نشتی گازها به طور کامل برطرف شد و هزینه‌های تعمیر و نگهداری تا 40% کاهش یافت. همچنین، مصرف انرژی نیروگاه به دلیل کاهش اتلاف حرارتی بهبود یافت.

مورد 2: حل مشکل ارتعاشات در سیستم پمپاژ پالایشگاه

یک پالایشگاه نفت با مشکل ارتعاشات شدید در سیستم پمپاژ مواجه بود که منجر به نشتی و شکست مکرر اتصالات می‌شد.

راه‌حل: اکسپنشن جوینت‌های لاستیکی با قابلیت جذب ارتعاش بالا در ورودی و خروجی پمپ‌ها نصب شدند.

نتیجه: ارتعاشات به میزان قابل توجهی کاهش یافت و عمر مفید پمپ‌ها و اتصالات افزایش یافت. هزینه‌های تعمیر و نگهداری تا 60% کاهش یافت.

مورد 3: حل مشکل انبساط حرارتی در خط لوله بخار دما بالا

یک مجتمع پتروشیمی با مشکل تنش‌های مکانیکی بیش از حد در خط لوله بخار با دمای 540 درجه سانتیگراد و فشار 90 بار مواجه بود.

راه‌حل: اکسپنشن جوینت‌های فلزی چندلایه با طراحی ویژه برای جذب حرکت‌های محوری و جانبی نصب شدند.

نتیجه: تنش‌های مکانیکی به زیر حد مجاز کاهش یافت و ایمنی سیستم بهبود یافت. عمر مفید خط لوله تا 50% افزایش یافت.

آینده فناوری انواع اکسپنشن جوینت

صنعت اکسپنشن جوینت همواره در حال تکامل است و نوآوری‌های جدیدی برای بهبود عملکرد، افزایش طول عمر و کاهش هزینه‌ها در حال توسعه هستند.

نوآوری‌های اخیر

  1. مواد پیشرفته:
  • استفاده از آلیاژهای سوپر‌آلیاژ با مقاومت حرارتی و خوردگی بالاتر
  • توسعه کامپوزیت‌های پیشرفته برای اکسپنشن جوینت‌های پارچه‌ای
  • استفاده از نانومواد برای بهبود خواص مکانیکی و حرارتی
  1. طراحی‌های پیشرفته:
  • استفاده از تحلیل المان محدود (FEA) برای بهینه‌سازی طراحی
  • طراحی چندمحوری برای جذب همزمان حرکت‌های مختلف
  • طراحی‌های کم‌اصطکاک برای کاهش نیروهای واکنش
  1. سیستم‌های پایش هوشمند:
  • ادغام سنسورهای دما و فشار در اکسپنشن جوینت‌ها
  • سیستم‌های پایش وضعیت آنلاین
  • هشدار پیش‌بینانه برای تعویض قبل از شکست

روندهای آینده

  1. یکپارچه‌سازی با اینترنت اشیا (IoT):
  • اکسپنشن جوینت‌های هوشمند با قابلیت ارتباط بی‌سیم
  • تحلیل داده‌های بلادرنگ برای پیش‌بینی عمر مفید
  • مدیریت یکپارچه دارایی‌های صنعتی
  1. پایداری و حفظ محیط زیست:
  • توسعه مواد سازگار با محیط زیست
  • طراحی برای سهولت بازیافت
  • کاهش اتلاف انرژی و انتشار گازهای گلخانه‌ای
  1. تولید افزایشی (پرینت سه‌بعدی):
  • ساخت اکسپنشن جوینت‌های فلزی پیچیده با پرینت سه‌بعدی
  • سفارشی‌سازی دقیق برای کاربردهای خاص
  • کاهش زمان تولید و هزینه‌ها
  1. حل‌های یکپارچه:
  • ترکیب عایق‌بندی حرارتی و صوتی با اکسپنشن جوینت‌ها
  • ادغام سیستم‌های کنترل ارتعاش
  • راه‌حل‌های چندمنظوره برای کاهش تعداد اجزا

محصولات اکسپنشن جوینت کلورز آریانا

شرکت کلورز آریانا به عنوان یکی از پیشگامان صنعت عایق‌بندی و اتصالات انعطاف‌پذیر در ایران، طیف وسیعی از انواع اکسپنشن جوینت را برای کاربردهای مختلف صنعتی ارائه می‌دهد.

انواع اکسپنشن جوینت‌ تولیدی شرکت کلورز آریانا

  1. اکسپنشن جوینت‌های پارچه‌ای:
  • طراحی شده برای دماهای تا 1000 درجه سانتیگراد
  • مقاوم در برابر مواد شیمیایی و محیط‌های خورنده
  • مناسب برای داکت‌های گاز و سیستم‌های تهویه صنعتی
  • قابلیت جذب ارتعاشات و صدا
  1. اکسپنشن جوینت‌های فلزی:
  • طراحی شده برای فشارهای بالا و دماهای بالا
  • ساخته شده از فولاد ضدزنگ و آلیاژهای مقاوم
  • مناسب برای خطوط لوله بخار و سیالات فرآیندی
  • قابلیت تحمل حرکت‌های محوری، جانبی و زاویه‌ای
  1. اکسپنشن جوینت‌های لاستیکی:
  • طراحی شده برای جذب ارتعاشات و حرکت‌های چندجهته
  • مناسب برای سیستم‌های آب و سیالات با دمای متوسط
  • قابلیت عایق‌بندی الکتریکی
  • نصب آسان و نگهداری کم‌هزینه

مزایای رقابتی

کلورز آریانا با بیش از 20 سال تجربه در زمینه تولید و تأمین عایق‌های صنعتی و اکسپنشن جوینت‌ها، مزایای رقابتی زیر را ارائه می‌دهد:

  1. نمایندگی انحصاری برندهای معتبر:
  • نماینده انحصاری کلورز آلمان برای تأمین متریال اولیه
  • دسترسی به تکنولوژی‌های روز دنیا
  1. خدمات جامع:
  • طراحی و مهندسی مطابق با نیازهای خاص مشتری
  • ساخت و تولید با استفاده از تجهیزات پیشرفته
  • نصب و اجرا توسط متخصصان آموزش‌دیده
  • خدمات پس از فروش و نگهداری
  1. کیفیت برتر:
  • استفاده از مواد اولیه باکیفیت اروپایی
  • تطابق با استانداردهای بین‌المللی
  • آزمایش‌های دقیق کنترل کیفیت
  • عمر مفید طولانی‌تر محصولات
  1. تخصص صنعتی:
  • تجربه گسترده در صنایع نیروگاهی، نفت، گاز و پتروشیمی
  • درک عمیق از نیازهای خاص صنایع مختلف
  • راه‌حل‌های سفارشی برای چالش‌های خاص

خدمات و پشتیبانی

کلورز آریانا علاوه بر تولید و تأمین اکسپنشن جوینت‌ها، خدمات جامع زیر را نیز ارائه می‌دهد:

  1. مشاوره فنی:
  • انتخاب نوع مناسب اکسپنشن جوینت
  • محاسبات مهندسی و طراحی
  • بهینه‌سازی سیستم‌های موجود
  1. خدمات نصب و راه‌اندازی:
  • نصب توسط متخصصان آموزش‌دیده
  • نظارت بر نصب توسط سوپروایزرهای با تجربه
  • آموزش پرسنل مشتری
  1. خدمات پس از فروش:
  • بازرسی‌های دوره‌ای
  • تعمیر و نگهداری
  • تأمین قطعات یدکی
  1. پشتیبانی فنی:
  • پاسخگویی به سؤالات فنی
  • رفع مشکلات احتمالی
  • ارائه راهکارهای بهینه‌سازی

برای اطلاعات بیشتر درباره محصولات و خدمات کلورز آریانا، می‌توانید با شماره تلفن 021-91305505 تماس بگیرید یا به وبسایت رسمی شرکت مراجعه کنید.

نتیجه‌گیری و جمع‌بندی

اکسپنشن جوینت‌ها اجزای حیاتی در سیستم‌های صنعتی مدرن هستند که نقش مهمی در افزایش ایمنی، بهبود عملکرد و کاهش هزینه‌های نگهداری دارند. انتخاب، نصب و نگهداری صحیح آن‌ها نیازمند دانش تخصصی و تجربه است.

در این مقاله، به بررسی جامع انواع اکسپنشن جوینت‌ها، اصول کارکرد، کاربردها، استانداردها، راهنمای انتخاب، نصب و نگهداری و روندهای آینده پرداختیم. همچنین، محصولات و خدمات شرکت کلورز آریانا در این زمینه را معرفی کردیم.

با پیشرفت تکنولوژی و افزایش پیچیدگی فرآیندهای صنعتی، اهمیت اکسپنشن جوینت‌ها روز به روز بیشتر می‌شود. همکاری با متخصصان و شرکت‌های معتبر مانند کلورز آریانا می‌تواند اطمینان از انتخاب و استفاده بهینه از این قطعات حیاتی را فراهم آورد.

برای کسب اطلاعات بیشتر درباره عایق‌های حرارتی ژاکتی، عایق محافظ آتش و سایر محصولات شرکت کلورز آریانا، به بخش محصولات وبسایت رسمی شرکت مراجعه کنید.

منابع و مراجع

[1] ASME B31.1, “Power Piping,” American Society of Mechanical Engineers, 2020.

[2] Frenzelit GmbH, “Fabric and Non-metallic Expansion Joints,” 2024. [Online]. Available: https://www.frenzelit.com/us/products/expansion-joints/fabric-and-non-metallic-expansion-joints

[3] ASTM International, “ASTM F1120-87 Standard Specification for Circular Metallic Bellows Type Expansion Joints,” 2015.

[4] کلورز آریانا، “اکسپنشن جوینت (اتصالات انبساطی)،” 2024. [Online]. Available: https://klevers-aryana.com/products/expansion-joints/

[5] Metraflex, “ASTM F-1120 VS ASTM F-2934 Expansion Joints Compliance,” 2024. [Online]. Available: https://www.metraflex.com/astm-f/

[6] A Different Perspective, “Refractory Materials for the Power Generation Industry,” Insulation Outlook Magazine, 2024. [Online]. Available: https://insulation.org/io/articles/a-different-perspective-refractory-materials-for-the-power-generation-industry-2/

[7] MMP Group, “Refractory Materials in the Petrochemical Industry,” 2024. [Online]. Available: https://mmpgroup.co.in/Petrochemical-Industry.html

[8] ASTM International, “ASTM F2934 – Standard Specification for Metallic Bellows Expansion Joints in Piping Applications,” 2018.

[9] UL Solutions, “Best Practice Guide for Passive Fire Protection for Structural Steelwork,” 2019. [Online]. Available: https://www.ul.com/sites/g/files/qbfpbp251/files/2019-04/Best-Practice-Guide-for-Passive-Fire-Protection-for-Structural-Steelwork.pdf

[10] Thermaxx Corporation, “Removable Insulation Blankets & Covers,” 2024.

نوشته های مرتبط
یک پاسخ بنویسید

نشانی ایمیل شما منتشر نخواهد شد.فیلد های مورد نیاز علامت گذاری شده اند *
