کاربرد عایق های حرارتی در صنعت مس

صنعت تولید مس، یکی از ستون‌های اصلی صنایع مادر در جهان، با فرآیندهای پیچیده و به شدت انرژی‌بر شناخته می‌شود. از ذوب اولیه کنسانتره در کوره‌های عظیم تا مراحل تصفیه و نگهداری مذاب، دماهای بسیار بالا (بیش از ۱۲۰۰ درجه سانتی‌گراد) نقشی حیاتی ایفا می‌کنند. در چنین شرایطی، مدیریت انرژی حرارتی نه تنها یک مزیت رقابتی، بلکه یک ضرورت استراتژیک برای پایداری عملیاتی، کاهش هزینه‌های تولید و حفظ ایمنی و محیط زیست است. اینجاست که کاربرد عایق های حرارتی در صنعت مس به عنوان یک دانش تخصصی و کلیدی مطرح می‌شود.

عایق‌بندی حرارتی در این صنعت فراتر از یک پوشش ساده برای جلوگیری از اتلاف گرما است. این فرآیند یک رویکرد مهندسی چندوجهی است که به طور مستقیم بر راندمان متالورژیکی، طول عمر تجهیزات و کیفیت محصول نهایی تأثیر می‌گذارد. بدون راه‌حل‌های عایق‌بندی و دیرگدازی (Refractory) مناسب، کوره‌های ذوب و نگهداری، پاتیل‌ها و کانال‌های انتقال مذاب (Launders) دچار اتلاف انرژی شدید، خوردگی سریع و توقف‌های برنامه‌ریزی نشده می‌گردند که همگی منجر به زیان‌های هنگفت اقتصادی می‌شوند.

این مقاله به صورت تخصصی به بررسی نقش، انواع و مزایای استراتژیک عایق‌های حرارتی و مواد دیرگداز در چرخه‌ی تولید مس، از کوره‌های ذوب فلش (Flash Smelting) گرفته تا کوره‌های آندی و مبدل‌های پیرس-اسمیت (Peirce-Smith Converters)، می‌پردازد. هدف ما ارائه یک دیدگاه جامع برای متخصصان و فعالان این حوزه است تا با درک عمیق‌تر از این فناوری، به بهینه‌سازی فرآیندها و دستیابی به بهره‌وری بالاتر کمک کنیم.

چالش‌های حرارتی منحصر به فرد در صنعت مس

محیط عملیاتی در صنعت مس مجموعه‌ای از چالش‌های سخت را پیش روی مهندسان مواد و طراحان تجهیزات قرار می‌دهد:

1. دماهای فوق‌العاده بالا: فرآیندهایی مانند ذوب و تصفیه به دماهایی نیاز دارند که اکثر مواد مهندسی را ذوب یا تخریب می‌کند. حفظ این دماها به صورت پایدار و یکنواخت، نیازمند حداقل اتلاف حرارتی است.
2. خوردگی شیمیایی شدید: مذاب مس و سرباره‌های تولیدی (که می‌توانند از نوع فایالیتی یا فریت کلسیم باشند) بسیار خورنده هستند. مواد دیرگداز و عایق باید در برابر نفوذ و واکنش شیمیایی با این مواد مقاوم باشند.
3. سایش مکانیکی: جابجایی شارژ جامد، حرکت مذاب و دمش گازها باعث ایجاد سایش و فرسایش در لایه‌های داخلی تجهیزات می‌شود.
4. شوک حرارتی (Thermal Cycling): فرآیندهای بچ (Batch) مانند آنچه در مبدل‌ها رخ می‌دهد، باعث نوسانات دمایی شدید شده و تنش‌های مکانیکی عظیمی به آستر نسوز وارد می‌کند که می‌تواند منجر به ترک‌خوردگی و تخریب زودرس شود.
5. ایمنی و محیط زیست: کنترل حرارت برای محافظت از پرسنل و جلوگیری از آسیب به تجهیزات جانبی حیاتی است. همچنین، بهینه‌سازی مصرف انرژی به معنای کاهش انتشار گازهای گلخانه‌ای و حرکت به سمت تولید پایدارتر است.

برای غلبه بر این چالش‌ها، یک سیستم پوشش داخلی مهندسی‌شده، متشکل از لایه‌های مختلف دیرگداز و عایق، طراحی و اجرا می‌شود. این سیستم باید بتواند به صورت همزمان گرما را در داخل محفظه نگه دارد، در برابر تهاجم شیمیایی و فیزیکی مقاومت کند و پایداری ساختاری خود را در طول عمر کمپین کوره حفظ نماید. درک عمیق از مواد عایقی اولین گام در طراحی این سیستم‌های پیچیده است.

نقش دوگانه مواد دیرگداز و عایق‌ها

در صنعت مس، حفاظت حرارتی تجهیزات توسط یک سیستم ترکیبی انجام می‌شود که شامل مواد دیرگداز (Refractories) و مواد عایق (Insulation) است. گرچه هر دو با هدف مدیریت حرارت به کار می‌روند، اما وظایف و خواص متفاوتی دارند.

1. مواد دیرگداز: خط مقدم دفاع

مواد دیرگداز لایه‌هایی هستند که در تماس مستقیم با مذاب، سرباره و اتمسفر داغ فرآیند قرار دارند. وظیفه اصلی آنها مقاومت در برابر شرایط سخت داخل کوره است. این مواد باید دارای ویژگی‌های زیر باشند:

• نقطه ذوب بسیار بالا: تا در دماهای عملیاتی پایدار بمانند.
• مقاومت شیمیایی: برای جلوگیری از خوردگی توسط مذاب و سرباره.
• استحکام مکانیکی در دمای بالا: برای تحمل فشار و سایش.
• مقاومت در برابر شوک حرارتی: برای دوام آوردن در سیکل‌های گرم و سرد شدن.

در کوره‌های صنعت مس، بسته به ناحیه و نوع فرآیند، از دیرگدازهای مختلفی استفاده می‌شود. به عنوان مثال، آجرهای منیزیا-کروم (Magnesia-Chrome) به دلیل مقاومت عالی در برابر سرباره‌های بازی، گزینه‌ای رایج در مبدل‌ها و کوره‌های فلش هستند. در مناطق دیگری که تهاجم شیمیایی کمتر است، آجرهای آلومینایی با درصد خلوص بالا (۷۰ تا ۹۰ درصد) ممکن است به کار روند. در برخی کاربردهای خاص مانند نازل‌ها و مناطق دمش، دیرگدازهای پیشرفته‌تری مانند کاربید سیلیکون (Silicon Carbide) به دلیل مقاومت به سایش و پایداری حرارتی فوق‌العاده مورد استفاده قرار می‌گیرند.

2. مواد عایق: پشتیبان استراتژیک

پشت لایه‌های دیرگداز، لایه‌های عایق قرار می‌گیرند. این مواد وظیفه مستقیم مقابله با مذاب را ندارند، اما نقش کلیدی در کاهش اتلاف حرارت از بدنه خارجی تجهیزات ایفا می‌کنند. هدف اصلی مواد عایق، به حداکثر رساندن مقاومت حرارتی (R-Value) و به حداقل رساندن ضریب هدایت حرارتی (Thermal Conductivity) است.

ویژگی‌های کلیدی مواد عایق عبارتند از:

• هدایت حرارتی بسیار پایین: این مهم‌ترین ویژگی یک عایق است.
• چگالی کم: که باعث کاهش وزن کل سیستم و تنش‌های سازه‌ای می‌شود.
• مقاومت حرارتی مناسب: اگرچه به اندازه دیرگدازها بالا نیست، اما باید بتوانند دمای پشت لایه نسوز را تحمل کنند.

در صنعت مس، انواع مختلفی از عایق‌ها در لایه‌های پشتیبان به کار می‌روند:

• آجرهای عایق سبک (Insulating Fire Bricks – IFB): این آجرها دارای تخلخل بالایی هستند که باعث کاهش چشمگیر هدایت حرارتی می‌شود. آنها به عنوان لایه پشتیبان در دیواره و سقف کوره‌ها استفاده می‌شوند.

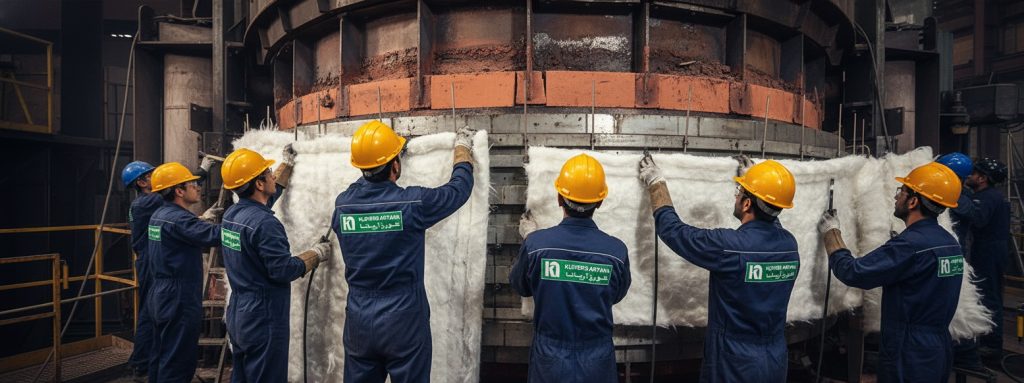

• پتو و فیبر سرامیکی (Ceramic Fiber Blanket): این مواد انعطاف‌پذیر و بسیار سبک، گزینه‌ای عالی برای عایق‌کاری سطوح نامنظم، درب‌ها و به عنوان درزگیرهای حرارتی هستند. پتوهای سرامیکی نسوز با قابلیت تحمل دماهای بالا، نقش مهمی در جلوگیری از اتلاف حرارت دارند.
• پشم سنگ و پشم سرباره (Mineral Wool): برای کاربردهای با دمای پایین‌تر، مانند عایق‌کاری بدنه خارجی کوره و کانال‌های گاز، از پشم سنگ به عنوان یک راه‌حل اقتصادی و مؤثر استفاده می‌شود.
• بتن‌های عایق (Insulating Castables): این مواد به صورت یکپارچه ریخته می‌شوند و برای عایق‌کاری لایه‌های پشتیبان در کف و دیواره‌ها کاربرد دارند.

یک طراحی هوشمندانه، ترکیبی بهینه از این دو دسته مواد را به کار می‌گیرد. لایه دیرگداز ضخیم، مقاومت شیمیایی و مکانیکی را فراهم می‌کند و لایه عایق، با جلوگیری از فرار گرما، دمای بدنه خارجی کوره را پایین نگه می‌دارد. این کار نه تنها باعث صرفه‌جویی عظیم در مصرف سوخت یا الکتریسیته می‌شود، بلکه ایمنی پرسنل را نیز تضمین کرده و از آسیب به سازه فلزی کوره جلوگیری می‌کند.

کاربردهای خاص عایق در تجهیزات کلیدی تولید مس

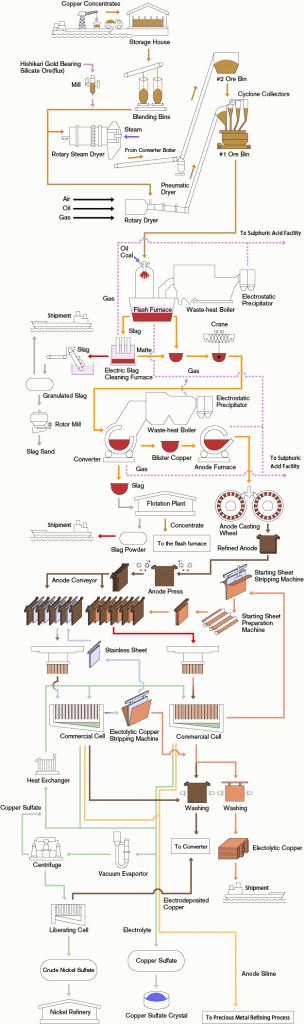

هر یک از تجهیزات اصلی در خط تولید مس، از ذوب تا ریخته‌گری، شرایط عملیاتی و نیازهای عایق‌بندی منحصر به فردی دارند. در ادامه به بررسی تخصصی کاربرد عایق‌ها در این تجهیزات می‌پردازیم.

1. کوره‌های ذوب (Smelting Furnaces)

کوره‌های ذوب، قلب تپنده کارخانه مس هستند. انواع مختلفی از این کوره‌ها وجود دارد که رایج‌ترین آنها کوره ذوب فلش (Flash Smelting Furnace) و کوره آیسمِلت/ایسازمِلت (Ausmelt/Isasmelt) است.

• کوره ذوب فلش: در این کوره‌ها، کنسانتره خشک مس به همراه اکسیژن یا هوای غنی‌شده با اکسیژن به داخل یک محفظه داغ پاشیده می‌شود. واکنش‌های گرمازای سریع، دما را به شدت بالا می‌برد.
  • عایق‌بندی: دیواره‌ها و سقف این کوره‌ها با سیستم چندلایه طراحی می‌شوند. لایه در تماس با مذاب (Working Lining) معمولاً از آجرهای منیزیا-کروم با کیفیت بالا ساخته می‌شود. پشت این لایه، یک یا دو لایه آجر عایق سبک (IFB) و سپس بردهای سرامیکی یا پتوهای سرامیکی قرار می‌گیرد. این ساختار ترکیبی، گرادیان دمایی شدیدی ایجاد می‌کند؛ به طوری که دمای داخلی ممکن است ۱۴۰۰ درجه سانتی‌گراد باشد، در حالی که دمای پوسته فلزی بیرونی به زیر ۲۰۰ درجه سانتی‌گراد می‌رسد.
• کوره آیسمِلت (Top-Submerged Lance – TSL): این کوره‌ها از یک لنس (نیزه) برای تزریق سوخت و هوا از بالا به داخل حمام مذاب استفاده می‌کنند. تلاطم شدید مذاب، سایش مکانیکی بالایی ایجاد می‌کند.
  • عایق‌بندی: در این کوره‌ها علاوه بر سیستم‌های دیرگداز-عایق مشابه کوره فلش، از سیستم‌های خنک‌کاری با آب در دیواره‌ها نیز استفاده می‌شود. عایق‌بندی مؤثر در پشت این صفحات خنک‌شونده، از اتلاف بیش از حد انرژی به سیستم آب خنک‌کن جلوگیری کرده و به تشکیل یک لایه محافظ از سرباره منجمد (Freeze Lining) کمک می‌کند که خود به عنوان یک لایه دیرگداز عمل می‌کند.

2. مبدل پیرس-اسمیت (Peirce-Smith Converter)

مات مس (Copper Matte) تولید شده در کوره ذوب، برای حذف گوگرد و آهن باقی‌مانده به مبدل P-S منتقل می‌شود. در این مبدل استوانه‌ای افقی، هوا از طریق نازل‌هایی (Tuyeres) به داخل مذاب دمیده می‌شود. این فرآیند با سیکل‌های حرارتی شدید و پاشش مذاب همراه است.

• عایق‌بندی: ناحیه نازل‌ها (Tuyere Line) به دلیل دمش هوای سرد و واکنش‌های شدید، بحرانی‌ترین بخش است و معمولاً با آجرهای منیزیا-کروم بسیار مقاوم پوشیده می‌شود. بدنه اصلی مبدل نیز با همین نوع آجرها آسترکاری می‌شود. با این حال، اهمیت عایق‌بندی حرارتی برای حفظ دمای مذاب بین چرخه‌های دمش بسیار زیاد است. استفاده از یک لایه پشتیبان از بتن‌های نسوز عایق یا آجرهای سبک، به کاهش افت دما در زمان‌های آماده‌به‌کار کمک کرده و مصرف سوخت برای پیش‌گرم کردن مجدد را کاهش می‌دهد.

3. کوره‌های آندی (Anode Furnaces)

مس بلیستر (Blister Copper) حاصل از مبدل، برای حذف اکسیژن و گوگرد باقی‌مانده به کوره‌های آندی منتقل می‌شود. این فرآیند در دماهای نسبتاً پایین‌تری (حدود ۱۱۵۰-۱۲۵۰ درجه سانتی‌گراد) انجام می‌شود اما کیفیت محصول نهایی به شدت به پایداری دما وابسته است.

• عایق‌بندی: اینجا، هدف اصلی عایق‌بندی، کنترل دقیق دما و کاهش هزینه‌های انرژی است. استفاده از سیستم‌های عایق‌بندی پیشرفته مانند ماژول‌های فیبر سرامیکی در سقف و دیواره‌های بالایی (که با مذاب در تماس نیستند) می‌تواند به شدت اتلاف حرارت را کاهش دهد. برای آشنایی با انواع عایق‌های نسوز و دما بالا می‌توانید به این صفحه مراجعه کنید. لایه‌های در تماس با مذاب نیز با آجرهای آلومینا-کروم یا منیزیا-کروم با کیفیت بالا پوشانده می‌شوند که در پشت آنها لایه‌های عایق قرار دارد.

4. سیستم‌های انتقال مذاب (Metal Transfer Systems)

• پاتیل‌ها (Ladles): پاتیل‌ها برای انتقال مات، سرباره و مس مذاب بین واحدهای مختلف استفاده می‌شوند. عایق‌بندی مناسب پاتیل برای جلوگیری از افت دمای مذاب در حین انتقال حیاتی است. این کار باعث کاهش نیاز به فوق‌گرمایش (Superheating) مذاب در کوره مبدأ شده و به افزایش عمر آستر نسوز پاتیل کمک می‌کند. معمولاً از یک لایه جرم ریختنی نسوز (Refractory Castable) به عنوان آستر اصلی و یک لایه بتن عایق یا پتو سرامیکی در پشت آن استفاده می‌شود.
• کانال‌های انتقال مذاب (Launders): این کانال‌ها مذاب را از کوره به بخش ریخته‌گری منتقل می‌کنند. عایق‌بندی کامل این کانال‌ها با استفاده از قطعات پیش‌ساخته از جنس سیلیکات کلسیم یا فیبر سرامیکی، از انجماد یا افت دمای شدید مذاب جلوگیری می‌کند.

مزایای استراتژیک سرمایه‌گذاری در عایق‌بندی حرارتی

پیاده‌سازی یک سیستم عایق‌بندی حرارتی مهندسی‌شده در صنعت مس، فراتر از یک الزام فنی، یک سرمایه‌گذاری هوشمندانه با بازدهی بالا در چندین حوزه کلیدی است. مزایای حاصل از این رویکرد، تأثیر مستقیمی بر سودآوری، پایداری و ایمنی عملیات دارد.

1. بهینه‌سازی مصرف انرژی و کاهش هزینه‌ها

مهم‌ترین و ملموس‌ترین مزیت عایق‌بندی، کاهش چشمگیر مصرف انرژی است. کوره‌های متالورژیکی مصرف‌کنندگان عظیم سوخت‌های فسیلی یا انرژی الکتریکی هستند.

• کاهش اتلاف حرارت: یک سیستم عایق کارآمد، مانند یک مانع قوی، از فرار گرما از طریق دیواره‌ها، سقف و کف تجهیزات جلوگیری می‌کند. این به معنای نیاز کمتر به ورودی انرژی برای حفظ دمای عملیاتی است. مطالعات نشان داده‌اند که عایق‌بندی مناسب می‌تواند تلفات حرارتی را تا ۹۰٪ در مقایسه با سیستم‌های بدون عایق کاهش دهد. این صرفه‌جویی به طور مستقیم به کاهش هزینه‌های سوخت (گاز، مازوت) یا برق ترجمه می‌شود که بخش قابل توجهی از هزینه‌های تولید (OPEX) را تشکیل می‌دهد.
• پایداری فرآیند: با حداقل شدن نوسانات دمایی، کنترل فرآیند دقیق‌تر شده و کیفیت محصول نهایی (مانند خلوص مس) بهبود می‌یابد. این پایداری، نیاز به گرمایش مجدد یا تنظیمات مکرر را کاهش داده و راندمان کلی را بالا می‌برد.

2. افزایش طول عمر تجهیزات

دیرگدازها و عایق‌ها به عنوان یک سپر حرارتی و شیمیایی عمل کرده و از پوسته فلزی گران‌قیمت کوره محافظت می‌کنند.

• کاهش تنش‌های حرارتی: با پایین نگه داشتن دمای پوسته خارجی، از تغییر شکل، خزش (Creep) و خستگی حرارتی (Thermal Fatigue) سازه فلزی جلوگیری می‌شود. این امر طول عمر مکانیکی کوره را به شدت افزایش می‌دهد.
• محافظت از آستر نسوز: یک لایه عایق مناسب در پشت لایه دیرگداز، شیب حرارتی را در آستر کاهش می‌دهد. این امر به کاهش تنش‌های داخلی در آجرها کمک کرده و از ترک‌خوردگی و فرسایش زودرس آنها جلوگیری می‌کند. در نتیجه، فاصله زمانی بین تعمیرات اساسی (Major Repairs) افزایش یافته و “کمپین” یا عمر مفید کوره طولانی‌تر می‌شود. این به معنای کاهش توقف‌های تولید و هزینه‌های مربوط به تخریب و ساخت مجدد آستر است.

3. بهبود ایمنی و شرایط محیط کار

دمای سطح خارجی تجهیزات داغ، یک خطر جدی برای پرسنلی است که در نزدیکی آن کار می‌کنند.

• کاهش دمای سطح: عایق‌بندی مؤثر، دمای پوسته خارجی کوره، پاتیل و سایر تجهیزات را به سطوح ایمن (معمولاً زیر ۶۰-۷۰ درجه سانتی‌گراد) کاهش می‌دهد. این امر خطر سوختگی و حوادث ناشی از تماس تصادفی را به حداقل می‌رساند.
• کاهش دمای محیط: با کاهش تشعشع حرارتی از سطح تجهیزات، دمای هوای محیط کارگاه نیز کاهش می‌یابد. این موضوع شرایط کاری را برای اپراتورها قابل تحمل‌تر کرده و بهره‌وری نیروی انسانی را افزایش می‌دهد.

4. ملاحظات زیست‌محیطی و تولید پایدار

در دنیای امروز، کاهش ردپای کربن (Carbon Footprint) یک اولویت جهانی است.

• کاهش انتشار گازهای گلخانه‌ای: بهینه‌سازی مصرف انرژی به طور مستقیم به معنای سوزاندن سوخت کمتر و در نتیجه، کاهش انتشار CO2 و سایر گازهای آلاینده است. این امر به شرکت‌ها کمک می‌کند تا به اهداف زیست‌محیطی خود دست یابند و از جریمه‌های احتمالی جلوگیری کنند.
• حرکت به سمت صنعت سبز: سرمایه‌گذاری در فناوری‌های عایق‌بندی پیشرفته، نشان‌دهنده تعهد یک شرکت به تولید پایدار و مسئولانه است که می‌تواند اعتبار و تصویر برند را در سطح ملی و بین‌المللی بهبود بخشد.

درک عمیق از تفاوت بین پشم سنگ و پشم سرامیک و انتخاب ماده مناسب برای هر کاربرد، یکی از کلیدهای دستیابی به این مزایای استراتژیک است.

جمع‌بندی و آینده این صنعت

همانطور که در این مقاله بررسی شد، کاربرد عایق های حرارتی در صنعت مس یک حوزه تخصصی و حیاتی است که تأثیر مستقیمی بر تمام جنبه‌های تولید، از بهره‌وری انرژی و هزینه‌ها گرفته تا ایمنی و پایداری زیست‌محیطی، دارد. انتخاب هوشمندانه و مهندسی‌شده‌ی سیستم‌های دیرگداز و عایق، دیگر یک گزینه نیست، بلکه یک ضرورت برای بقا و رقابت در بازار جهانی مس است.

با پیشرفت فناوری، مواد عایق جدیدتر با هدایت حرارتی کمتر، مقاومت دمایی بالاتر و نصب آسان‌تر در حال توسعه هستند. موادی مانند عایق‌های نانوساختار و ایروژل‌ها، اگرچه هنوز در مقیاس وسیع در صنعت مس به کار نرفته‌اند، اما پتانسیل ایجاد یک انقلاب در بهره‌وری انرژی را در آینده دارند. همچنین، استفاده از شبیه‌سازی‌های کامپیوتری برای مدل‌سازی انتقال حرارت در کوره‌ها، به مهندسان اجازه می‌دهد تا طراحی سیستم‌های عایق‌بندی را پیش از ساخت بهینه‌سازی کنند و به بهترین ترکیب مواد برای هر کاربرد خاص دست یابند.

معرفی شرکت کلورز آریانا

شرکت کلورز آریانا با بیش از دو دهه تجربه در زمینه تأمین و ارائه راه‌حل‌های نوین عایق‌بندی حرارتی و مواد نسوز، مفتخر است که به عنوان یک شریک قابل اعتماد در کنار صنایع مادر کشور، از جمله صنعت استراتژیک مس، فعالیت می‌کند. ما با درک عمیق از چالش‌های فنی و عملیاتی این صنعت، طیف گسترده‌ای از محصولات با کیفیت بالا را ارائه می‌دهیم که برای پاسخگویی به سخت‌ترین شرایط طراحی شده‌اند.

تیم مهندسی و فروش ما آماده است تا با ارائه مشاوره تخصصی، به شما در انتخاب بهینه‌ترین و مقرون‌به‌صرفه‌ترین راه‌حل‌های عایق‌بندی برای دستیابی به اهداف تولیدی و کاهش هزینه‌های انرژی کمک کند.

برای کسب اطلاعات بیشتر و دریافت مشاوره فنی رایگان، لطفاً به صفحه تماس با ما مراجعه فرمایید.

مراجع

1. Copper Smelting Furnace Construction and Refractories Used. (2021, January 13). 911Metallurgist.
2. Refractory solutions for copper. (2024, December 3). HWI.
3. Durable Copper Furnace Protection Built to Perform. Saint-Gobain Performance Ceramics & Refractories.
4. Refractory Materials for Copper and Nickel Smelting. (2025, April 17). Rongsheng Refractory.
5. Copper and Nickel Refractory Products. Resco Products.
6. How Does Black PE Insulated Copper Pipe Improve Energy Efficiency? (2025, October 19).
7. How Insulation Materials Improve Energy Efficiency. (2024, November 11).
8. The benefits of thermal insulation. (2023, December 22). Sunparadise.
9. What is thermal insulation and why is it crucial for your project?. STAC.
