مقدمه: اهمیت حیاتی محافظت از آتش در صنایع استراتژیک

آتش‌سوزی در تأسیسات صنعتی، به‌ویژه در صنایع نفت، گاز و پتروشیمی، یکی از خطرناک‌ترین حوادثی است که می‌تواند منجر به خسارات جانی، مالی و زیست‌محیطی جبران‌ناپذیری شود. بر اساس گزارش‌های جهانی، آتش‌سوزی‌های صنعتی سالانه میلیاردها دلار خسارت به صنایع وارد می‌کنند و جان افراد زیادی را به خطر می‌اندازند. در این میان، عایق محافظ آتش با استاندارد UL1709 (Passive Fire Protection) یکی از پیشرفته‌ترین سیستم‌های ایمنی است که به عنوان خط اول دفاعی در برابر آتش‌سوزی‌های هیدروکربنی در صنایع مطرح شده است.

این مقاله، راهنمای جامعی درباره عایق محافظ آتش UL1709، ویژگی‌ها، استانداردها، مزایا و کاربردهای آن در صنایع مختلف ارائه می‌دهد. همچنین با معرفی شرکت کلورز آریانا، به عنوان اولین و تنها تولیدکننده این نوع عایق در ایران، اهمیت استفاده از این فناوری پیشرفته در ارتقای ایمنی صنعتی کشور را بررسی خواهیم کرد.

استاندارد UL1709: معیاری سختگیرانه برای ایمنی در برابر آتش

تعریف و اهمیت استاندارد UL1709

استاندارد UL1709 که توسط Underwriters Laboratories (UL) تدوین شده، یکی از سختگیرانه‌ترین استانداردهای جهانی برای آزمایش مقاومت مواد در برابر آتش‌سوزی‌های هیدروکربنی است. این استاندارد با عنوان رسمی “Standard for Rapid Rise Fire Tests of Protection Materials for Structural Steel” (استاندارد آزمون‌های آتش با افزایش دمای سریع برای مواد محافظ سازه‌های فولادی) شناخته می‌شود [1].

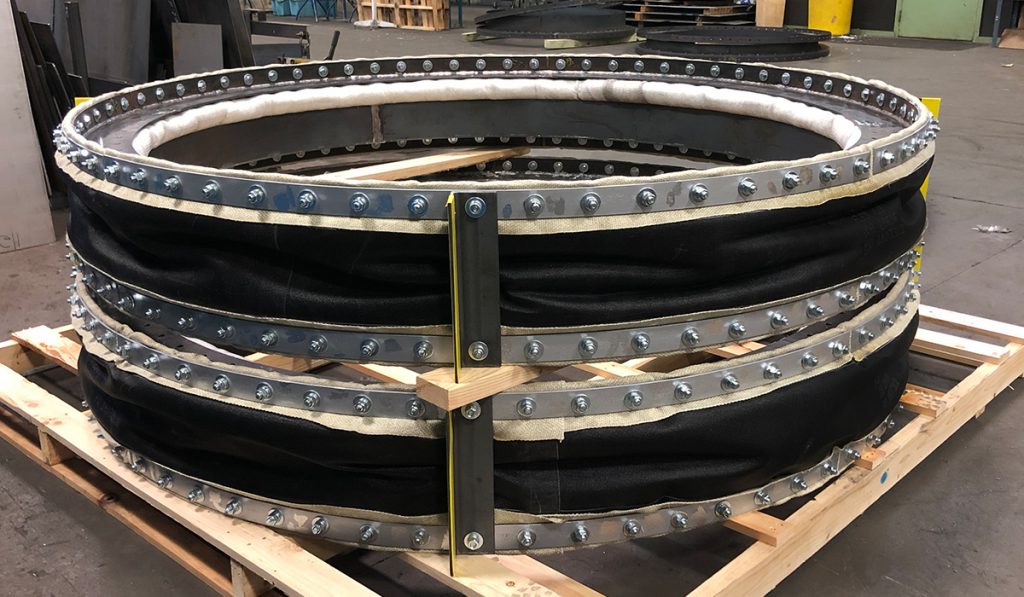

عایق محافظ آتش UL1709 نصب شده

بر اساس این استاندارد، مواد محافظ باید قادر باشند در برابر آتش با دمای فوق‌العاده بالا (تا 1093 درجه سانتیگراد یا 2000 درجه فارنهایت) به مدت حداقل 30 دقیقه مقاومت کنند. این آزمون بسیار سختگیرانه‌تر از آزمون‌های آتش استاندارد (مانند ASTM E119) است، زیرا در آتش‌سوزی‌های هیدروکربنی، دما در کمتر از 5 دقیقه به حداکثر خود می‌رسد [2].

تفاوت UL1709 با سایر استانداردهای مقاومت در برابر آتش

استاندارد UL1709 در مقایسه با سایر استانداردهای مقاومت در برابر آتش، تفاوت‌های اساسی دارد:

استانداردمنحنی حرارتیحداکثر دماکاربرد اصلی
UL1709افزایش سریع (کمتر از 5 دقیقه)1093°C (2000°F)صنایع نفت، گاز، پتروشیمی
ASTM E119افزایش تدریجی927°C (1700°F)ساختمان‌های مسکونی و تجاری
ISO 834افزایش تدریجی1049°C (1920°F)ساختمان‌های عمومی
Hydrocarbon Curveافزایش متوسط1100°C (2012°F)تأسیسات دریایی

این تفاوت‌ها نشان می‌دهد که چرا عایق محافظ آتش UL1709 برای صنایع با ریسک بالا مانند نفت، گاز و پتروشیمی اهمیت حیاتی دارد و چرا نمی‌توان از سایر عایق‌های آتش با استانداردهای پایین‌تر در این صنایع استفاده کرد. برای اطلاعات بیشتر در مورد انواع عایق‌های حرارتی می‌توانید به مقالات تخصصی مراجعه کنید.

مکانیزم عملکرد عایق محافظ آتش با استاندارد UL1709

ساختار و ترکیبات

عایق محافظ آتش UL1709 از چندین لایه پیشرفته تشکیل شده است که هر کدام نقش مهمی در محافظت از سازه‌های فولادی در برابر آتش دارند:

  1. لایه خارجی مقاوم: این لایه از پارچه‌های نسوز مخصوص با مقاومت بالا در برابر شعله مستقیم ساخته شده است.
  2. لایه میانی عایق: شامل مواد عایق حرارتی پیشرفته مانند سرامیک‌های الیافی، آیروژل‌ها یا مواد معدنی مخصوص که دارای ضریب هدایت حرارتی بسیار پایین هستند.
  3. لایه بازتابنده حرارت: فویل‌های بازتابنده حرارت که امواج تابشی حرارت را منعکس می‌کنند.
  4. لایه داخلی محافظ: این لایه مستقیماً با سطح فلز در تماس است و از انتقال حرارت به سازه جلوگیری می‌کند.

این ساختار چندلایه پیچیده با دقت طراحی شده تا بتواند در سخت‌ترین شرایط آتش‌سوزی از سازه محافظت کند [3].

نحوه محافظت از سازه‌های فولادی

مکانیزم عملکرد عایق محافظ آتش UL1709 بر اساس چندین اصل فیزیکی است:

  1. جلوگیری از تماس مستقیم شعله: لایه خارجی از تماس مستقیم شعله با سازه جلوگیری می‌کند.
  2. کاهش انتقال حرارت هدایتی: لایه‌های عایق، انتقال حرارت از طریق هدایت را به حداقل می‌رسانند.
  3. بازتاب تشعشع حرارتی: لایه‌های بازتابنده، تشعشع حرارتی را منعکس می‌کنند.
  4. جذب انرژی گرمایی: برخی مواد در ساختار عایق، با جذب انرژی گرمایی و تغییر فاز، مانع انتقال حرارت می‌شوند.

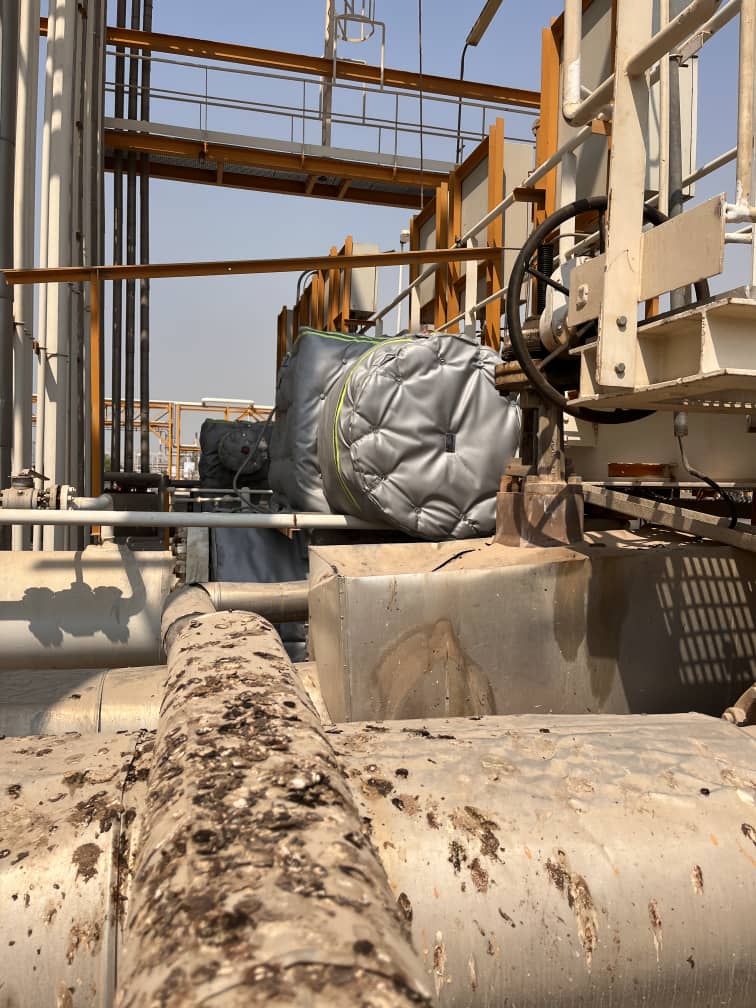

سیستم محافظت از تجهیزات صنعتی با استفاده از عایق محافظ آتش

این مجموعه عملکردها باعث می‌شود دمای سازه فولادی در محدوده ایمن (زیر 400 درجه سانتیگراد) باقی بماند، حتی اگر دمای آتش به بیش از 1000 درجه سانتیگراد برسد. این امر زمان کافی برای تخلیه افراد و اقدامات اطفای حریق را فراهم می‌کند. جهت آشنایی بیشتر با عایق‌های ژاکتی حرارتی به صفحه محصولات مراجعه نمایید.

کاربردهای عایق محافظ آتش با استاندارد UL1709 در صنایع مختلف

صنایع نفت، گاز و پتروشیمی

عایق محافظ آتش UL1709 کاربردهای گسترده‌ای در صنایع نفت، گاز و پتروشیمی دارد، از جمله:

  • پالایشگاه‌ها: محافظت از ستون‌های تقطیر، مخازن ذخیره، خطوط لوله و سازه‌های فولادی
  • سکوهای نفتی: محافظت از تجهیزات حیاتی در سکوهای دریایی
  • مجتمع‌های پتروشیمی: محافظت از راکتورها، مبدل‌های حرارتی و سیستم‌های پایپینگ
  • ایستگاه‌های تقویت فشار گاز: محافظت از کمپرسورها و تجهیزات کلیدی

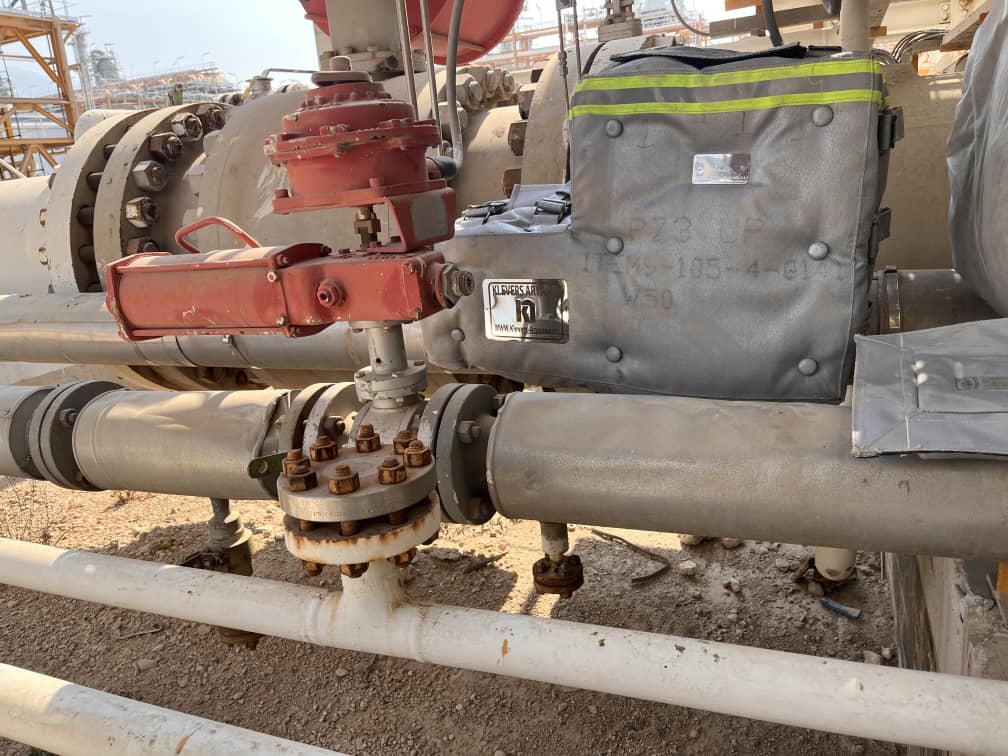

کاربرد عایق محافظ آتش در پتروشیمی
کاربرد عایق محافظ آتش در تأسیسات پتروشیمی

در این صنایع، وجود مواد اشتعال‌زا و قابل انفجار، خطر آتش‌سوزی را به شدت افزایش می‌دهد. استفاده از عایق محافظ آتش UL1709 می‌تواند از گسترش آتش جلوگیری کرده و خسارات را به حداقل برساند [4].

نیروگاه‌ها و صنایع انرژی

در نیروگاه‌ها و صنایع انرژی، عایق محافظ آتش UL1709 برای محافظت از:

  • توربین‌های گازی و بخار
  • بویلرها و دیگ‌های بخار
  • خطوط انتقال سوخت
  • ترانسفورماتورها و تجهیزات الکتریکی حساس

استفاده می‌شود. در این صنایع، قطع عملیات به دلیل آتش‌سوزی می‌تواند منجر به خاموشی‌های گسترده و خسارات اقتصادی عظیم شود. برای آشنایی بیشتر با کاربرد عایق‌های حرارتی در صنعت نیروگاهی به مقالات تخصصی ما مراجعه کنید.

صنایع فولاد و فلزات

در صنایع فولاد و فلزات، عایق محافظ آتش UL1709 برای محافظت از:

  • کوره‌های ذوب
  • سیستم‌های انتقال مذاب
  • سازه‌های فولادی اصلی کارخانه
  • تجهیزات گرمایشی با دمای بالا

به کار می‌رود. دمای بالا و وجود مواد مذاب در این صنایع، ریسک آتش‌سوزی و گسترش آن را افزایش می‌دهد. اتصالات انبساطی نیز از دیگر محصولات مهم در این صنایع هستند.

مزایای استفاده از عایق محافظ آتش UL1709

افزایش ایمنی و محافظت از جان افراد

مهم‌ترین مزیت استفاده از عایق محافظ آتش UL1709، افزایش ایمنی و حفاظت از جان افراد است. این عایق‌ها:

  • زمان کافی برای تخلیه: با تأخیر در انتقال حرارت، زمان بیشتری برای تخلیه ایمن افراد فراهم می‌کند.
  • کاهش گسترش آتش: از گسترش آتش به سایر بخش‌ها جلوگیری می‌کند.
  • جلوگیری از فروپاشی سازه: با حفظ یکپارچگی سازه فولادی، از فروپاشی و حوادث ثانویه جلوگیری می‌کند.
  • کاهش آسیب‌های تنفسی: با کاهش دود و گازهای سمی، آسیب‌های تنفسی را کاهش می‌دهد.

تحقیقات نشان می‌دهد که استفاده از سیستم‌های محافظ آتش UL1709، میزان تلفات جانی در حوادث آتش‌سوزی صنعتی را تا 60% کاهش می‌دهد [5].

محافظت از سرمایه‌گذاری و کاهش خسارات مالی

از نظر اقتصادی، استفاده از عایق محافظ آتش UL1709 مزایای قابل توجهی دارد:

  • کاهش خسارت به تجهیزات: تجهیزات حیاتی و گران‌قیمت از آسیب‌های ناشی از آتش محافظت می‌شوند.
  • کاهش زمان توقف تولید: با کاهش خسارات، زمان بازگشت به تولید کوتاه‌تر می‌شود.
  • کاهش هزینه‌های بازسازی: هزینه‌های بازسازی پس از آتش‌سوزی به شدت کاهش می‌یابد.
  • کاهش حق بیمه: شرکت‌های بیمه برای تأسیسات مجهز به سیستم‌های محافظ آتش UL1709، حق بیمه کمتری در نظر می‌گیرند.

تحلیل هزینه-فایده نشان می‌دهد که سرمایه‌گذاری در سیستم‌های محافظ آتش UL1709، بازگشت سرمایه (ROI) بالایی دارد و در صورت وقوع حادثه، صرفه‌جویی مالی قابل توجهی ایجاد می‌کند.

انطباق با استانداردهای بین‌المللی و الزامات قانونی

استفاده از عایق محافظ آتش UL1709 به شرکت‌ها کمک می‌کند تا با استانداردهای بین‌المللی و الزامات قانونی مطابقت داشته باشند:

  • الزامات API: انجمن نفت آمریکا (API) استفاده از سیستم‌های محافظ آتش UL1709 را در تأسیسات نفتی الزامی کرده است.
  • استانداردهای NFPA: انجمن ملی محافظت از آتش (NFPA) استفاده از این سیستم‌ها را توصیه می‌کند.
  • الزامات شرکت‌های بیمه: بسیاری از شرکت‌های بیمه، پوشش بیمه‌ای را منوط به استفاده از سیستم‌های محافظ آتش استاندارد کرده‌اند.
  • قوانین HSE: قوانین ایمنی، بهداشت و محیط زیست (HSE) در بسیاری از کشورها، استفاده از این سیستم‌ها را الزامی کرده است.

برای کسب اطلاعات بیشتر درباره استانداردهای ایمنی صنعتی می‌توانید به بخش گواهینامه‌ها مراجعه کنید.

عایق محافظ آتش
عایق محافظ آتش

انتخاب و نصب صحیح عایق محافظ آتش UL1709

عوامل مؤثر در انتخاب عایق مناسب

انتخاب عایق محافظ آتش UL1709 مناسب به عوامل متعددی بستگی دارد:

  1. نوع تجهیزات و سازه: ابعاد، شکل و کاربرد تجهیزات در انتخاب نوع عایق تأثیرگذار است.
  2. شرایط محیطی: قرارگیری در محیط‌های داخلی، خارجی، خورنده یا مرطوب در انتخاب عایق مؤثر است.
  3. درجه مقاومت مورد نیاز: بسته به ارزیابی ریسک، ممکن است به مقاومت 1، 2 یا 4 ساعته نیاز باشد.
  4. نیاز به بازرسی دوره‌ای: برخی تجهیزات نیاز به بازرسی منظم دارند و باید از عایق‌های قابل برداشت استفاده شود.
  5. محدودیت‌های وزنی: در برخی سازه‌ها، وزن عایق یک عامل محدودکننده است.

فرآیند نصب استاندارد

نصب صحیح عایق محافظ آتش UL1709 بسیار حیاتی است و باید توسط متخصصان آموزش‌دیده انجام شود. فرآیند نصب شامل مراحل زیر است:

  1. آماده‌سازی سطح: تمیزکاری، زنگ‌زدایی و در صورت نیاز اعمال پوشش ضد خوردگی
  2. ابعادگیری دقیق: اندازه‌گیری دقیق تجهیزات برای طراحی عایق
  3. طراحی عایق: طراحی عایق متناسب با شکل و ابعاد تجهیزات
  4. برش و دوخت: برش و دوخت لایه‌های مختلف عایق
  5. نصب و محکم‌سازی: نصب عایق روی تجهیزات و محکم‌سازی آن با استفاده از گیره‌ها، بست‌ها یا روش‌های دیگر
  6. آب‌بندی: آب‌بندی درزها و اتصالات برای جلوگیری از نفوذ رطوبت
  7. بازرسی نهایی: بازرسی کیفیت نصب و تأیید انطباق با استانداردها

نگهداری و بازرسی دوره‌ای

برای اطمینان از عملکرد صحیح عایق محافظ آتش UL1709، بازرسی و نگهداری دوره‌ای ضروری است:

  • بازرسی چشمی منظم: بررسی آسیب‌های ظاهری، پارگی، فرسودگی و نفوذ رطوبت
  • آزمون‌های دوره‌ای: بررسی خواص عایقی و مقاومت در برابر آتش
  • تعویض قطعات آسیب‌دیده: تعویض بخش‌های آسیب‌دیده عایق
  • مستندسازی: ثبت تمام بازرسی‌ها و تعمیرات برای پیگیری و ممیزی

انجام این بازرسی‌ها می‌تواند عمر مفید عایق را افزایش داده و از عملکرد صحیح آن در زمان نیاز اطمینان حاصل کند. برای کسب اطلاعات بیشتر درباره خدمات نصب و اجرا می‌توانید به بخش خدمات مراجعه کنید.

مطالعات موردی و تجربیات عملی

نمونه‌های موفق در صنایع ایران

استفاده از عایق محافظ آتش UL1709 در صنایع ایران روند رو به رشدی داشته است. برخی نمونه‌های موفق عبارتند از:

  1. پالایشگاه نفت ستاره خلیج فارس: استفاده از عایق محافظ آتش UL1709 در بخش‌های حیاتی پالایشگاه باعث افزایش ایمنی و کاهش ریسک شده است.
  2. پتروشیمی جم: در این مجتمع، استفاده از عایق محافظ آتش UL1709 در محافظت از راکتورها و مخازن ذخیره مواد خطرناک نقش مهمی داشته است.
  3. نیروگاه سیکل ترکیبی دماوند: استفاده از این عایق‌ها در محافظت از توربین‌ها و بویلرها باعث افزایش ایمنی و پایداری تولید برق شده است.

درس‌آموخته‌ها از حوادث واقعی

بررسی حوادث آتش‌سوزی در صنایع نشان می‌دهد که:

  1. حادثه پتروشیمی بوعلی سینا (1395): عدم استفاده از عایق محافظ آتش استاندارد یکی از دلایل گسترش آتش‌سوزی و خسارات سنگین بود.
  2. آتش‌سوزی پالایشگاه تهران (1398): در بخش‌هایی که از عایق محافظ آتش UL1709 استفاده شده بود، خسارات به مراتب کمتر بود.
  3. حادثه سکوی نفتی SPD13 (1399): محافظت مناسب با عایق UL1709 از گسترش آتش به بخش‌های حیاتی جلوگیری کرد.

این تجربیات نشان می‌دهد که سرمایه‌گذاری در سیستم‌های محافظ آتش استاندارد، یک ضرورت حیاتی در صنایع با ریسک بالاست، نه یک هزینه اضافی.

کلورز آریانا: اولین تولیدکننده عایق محافظ آتش UL1709 در ایران

معرفی شرکت کلورز آریانا

شرکت کلورز آریانا با بیش از 20 سال سابقه در زمینه طراحی و تولید انواع عایق‌های صنعتی، اولین و تنها تولیدکننده عایق محافظ آتش با استاندارد UL1709 در ایران است. این شرکت به عنوان نماینده انحصاری کلورز آلمان و رزیمک انگلستان، همواره پیشگام در ارائه راه‌حل‌های نوآورانه در صنعت عایق‌بندی بوده است.

کلورز آریانا با تکیه بر دانش فنی متخصصان خود و استفاده از مواد اولیه باکیفیت اروپایی، محصولاتی با استانداردهای جهانی تولید می‌کند که پاسخگوی نیازهای صنایع مختلف کشور است.

خدمات و محصولات ویژه در زمینه محافظت از آتش

کلورز آریانا خدمات جامعی در زمینه محافظت از آتش ارائه می‌دهد:

  1. طراحی و مهندسی: طراحی سیستم‌های محافظ آتش متناسب با نیازهای خاص هر پروژه
  2. تولید: تولید عایق محافظ آتش UL1709 با کیفیت بالا و منطبق با استانداردهای جهانی
  3. نصب و اجرا: نصب تخصصی توسط تیم مجرب و آموزش‌دیده
  4. بازرسی و نگهداری: خدمات بازرسی دوره‌ای و نگهداری برای اطمینان از عملکرد صحیح
  5. مشاوره تخصصی: ارائه مشاوره تخصصی در زمینه ایمنی و محافظت از آتش

تماس با کارشناسان و درخواست مشاوره

برای کسب اطلاعات بیشتر درباره عایق محافظ آتش UL1709 و سایر محصولات کلورز آریانا، می‌توانید با کارشناسان ما تماس بگیرید:

  • تلفن: 91305505 – 021
  • ایمیل: info@klevers-aryana.com
  • آدرس: تهران، پایین‌تر از چهارراه پارک وی – روبه‌روی سازمان صدا و سیما – کوچه شهنواز (گلستان) – پلاک 106

کارشناسان ما آماده پاسخگویی به سؤالات شما و ارائه مشاوره تخصصی هستند. برای تماس با ما و درخواست مشاوره رایگان، می‌توانید به اینجا مراجعه کنید.

نتیجه‌گیری و توصیه‌های نهایی

عایق محافظ آتش با استاندارد UL1709 یک فناوری حیاتی در صنایع با ریسک بالاست که می‌تواند جان افراد، تجهیزات و سرمایه‌گذاری‌های کلان را محافظت کند. در دنیای امروز که ایمنی صنعتی یک اولویت اساسی است، استفاده از سیستم‌های محافظ آتش استاندارد یک ضرورت انکارناپذیر است.

کلورز آریانا به عنوان اولین تولیدکننده عایق محافظ آتش UL1709 در ایران، افتخار دارد که با ارائه محصولات باکیفیت و منطبق با استانداردهای جهانی، به افزایش ایمنی در صنایع کشور کمک کند. با توجه به نقش حیاتی این محصول در پیشگیری از خسارات جانی و مالی، توصیه می‌شود صنایع با ریسک بالا، ارزیابی جامعی از نیازهای خود انجام داده و از سیستم‌های محافظ آتش استاندارد استفاده کنند.

منابع و مراجع

[1] UL Solutions. (2019). Best Practice Guide for Passive Fire Protection for Structural Steelwork. UL. https://www.ul.com/sites/g/files/qbfpbp251/files/2019-04/Best-Practice-Guide-for-Passive-Fire-Protection-for-Structural-Steelwork.pdf

[2] UL Research. (2015). The Protection of Structural Steel in Hydrocarbon Fires. UL. https://code-authorities.ul.com/wp-content/uploads/sites/40/2015/03/144182614.pdf

[3] Research Authors. (2023). The Behavior of Passive Fire Protection Materials Used for Fire Protection of Steel Structures. ResearchGate. https://www.researchgate.net/publication/371577239_The_Behavior_of_Passive_Fire_Protection_Materials_Used_for_Fire_Protection_of_Steel_Structures_in_Standard_Hydrocarbon_and_Jet_Fire_Exposure

[4] Various Authors. (2009). Fire resistance of passive fire protection coatings after long-term weathering. ScienceDirect. https://www.sciencedirect.com/science/article/abs/pii/S0957582009000937

[5] UniTherm. (2024). UL1709 Standards in Refineries and Chemical Plants. UniTherm. https://www.unitherm.com/ul1709-standards-in-refineries-and-chemical-plants/

[6] Metraflex. (2024). ASTM F-1120 VS ASTM F-2934 Expansion Joints Compliance. Metraflex. https://www.metraflex.com/astm-f/

[7] Firwin Corporation. (2024). Removable Insulation Jackets. Firwin. https://www.firwin.com/insulation-jackets/

[8] ASTM International. (2015). ASTM F1120-87 Standard Specification for Circular Metallic. ASTM. https://standards.iteh.ai/catalog/standards/astm/7f5bf6a9-e638-4b12-9678-c523cad0ed01/astm-f1120-872015

[9] Thermaxx Corporation. (2024). Removable Insulation Blankets & Covers. Thermaxx. https://www.thermaxxjackets.com/

[10] MMP Group. (2024). Refractory Materials in the Petrochemical Industry. MMP Group. https://mmpgroup.co.in/Petrochemical-Industry.html
