تعتبر الاكسبيانشن جوينت أو الاتصالات الانبساطية من العناصر الحيوية في تصميم الأنظمة الصناعية، حيث توفر المرونة اللازمة لتعويض التغيرات البُعدية الناتجة عن تقلبات الحرارة والاهتزازات والأحمال الميكانيكية. وفي الصناعات الأساسية مثل محطات الطاقة ووحدات التكرير ومصانع البتروكيماويات ومصانع الفولاذ، فإن عدم استخدام أنواع مناسبة من الاكسبانشن جوينت يمكن أن يؤدي إلى أضرار جسيمة للمعدات وتكاليف إصلاح باهظة وحتى توقف خطوط الإنتاج.

في هذه الموسوعة الشاملة، نقدم مراجعة دقيقة لكافة جوانب الاكسبانشن جوينت – من المبادئ الفيزيائية الأساسية إلى أحدث التقنيات والتطبيقات الصناعية. كُتب هذا المقال بهدف توفير معلومات عملية للمهندسين والمصممين الصناعيين والفنيين والإداريين المسؤولين عن المشاريع، بحيث يمكنهم اتخاذ قرارات أكثر ذكاءً في اختيار وتصميم وتركيب وصيانة الاكسبانشن جوينت.

التاريخ والمبادئ الأساسية لعمل أنواع الاكسبانشن جوينت

مفهوم التمدد الحراري والحاجة إلى الاتصالات المرنة

التمدد الحراري هو ظاهرة فيزيائية يكتسب فيها المواد حجمًا أكبر نتيجة ازدياد درجة الحرارة. وتظهر هذه الظاهرة تحديات كبيرة في المعدات الصناعية التي تتعرض باستمرار لتقلبات حرارية. على سبيل المثال، قد يزيد طول أنبوب فولاذي بطول 100 متر بنحو 120 مليمترًا عند ارتفاع درجة الحرارة بمقدار 100 درجة مئوية [1].

وإذا لم يتم ضبط هذا التمدد، فقد يؤدي إلى:

  • توترات ميكانيكية شديدة
  • انحناء وتغيّر شكل الأنابيب والقنوات الهوائية
  • كسر الوصلات
  • تسرب السوائل
  • تلف المعدات المتصلة مثل المضخات والصمامات

وتوفر الاكسبانشن جوينت “نقطة مرنة” في النظام، مما يسمح للمواد بالتمدد والانقباض بحرية دون التسبب في إجهاد مدمر للنظام.

الخلفية التاريخية للوصلات المنبسطة

لطالما كانت الحاجة إلى امتصاص الحركات الناتجة عن تقلبات درجات الحرارة والضغط موضوع اهتمام المهندسين منذ العصور القديمة. تشير الأدلة إلى أن أول استخدام للاكسبانشن جوينت كان في أنظمة نقل المياه في الإمبراطورية الرومانية.

لكن التطور الحقيقي للاكسبانشن جوينت الحديثة يعود إلى الثورة الصناعية مع ظهور خطوط أنابيب البخار. ومع زيادة درجات الحرارة والضغوط في العمليات الصناعية خلال أواخر القرن التاسع عشر وأوائل القرن العشرين، زادت الحاجة إلى وصلات انكماش أكثر كفاءة.

في ثلاثينيات القرن الماضي، تم تقديم أول وصلات انكماش قماشية حديثة غيرت مفهوم العمل في الصناعة. ومع تطور التكنولوجيا، تم تطوير مواد جديدة مقاومة للحرارة العالية والتي أدت بدورها إلى تحسين أداء هذه الوصلات [2].

القوانين الفيزيائية الحاكمة على الاكسبانشن جوينت

يعتمد عمل الاكسبانشن جوينت على عدة مبادئ فيزيائية:

  1. قانون التمدد الحراري: يتناسب تمدد المادة مع طولها الأولي وتغير درجة الحرارة ومعامل التمدد الحراري لها. ΔL = α × L₀ × ΔT حيث:
  • ΔL = تغير الطول
  • α = معامل التمدد الحراري
  • L₀ = الطول الأولي
  • ΔT = تغير درجة الحرارة
  1. قانون هوك: في نطاق المرونة، يكون الإجهاد المطبق على المادة متناسبًا مع التشوه الناتج.
  2. قوانين الديناميكا الحرارية: يجب أن تكون الاكسبانشن جوينت قادرة على إدارة الحرارة والضغط وتدفق السوائل بشكل صحيح.
  3. مبادئ الاهتزاز: تعمل الاكسبانشن جوينت أيضًا على امتصاص وتخميد الاهتزازات داخل النظام.

أنواع الاكسبانشن جوينت

تنقسم الاكسبانشن جوينت إلى ثلاثة أنواع رئيسية حسب المواد المستخدمة وتطبيقاتها: المعدنية، القماشية، والمطاطية. ولكل نوع مزايا وقيود وتطبيقات مختلفة.

الاكسبيانشن جوينت المعدني (Metallic Expansion Joints)

مثال على اكسبيانشن جوينت معدني لتطبيقات ذات درجات حرارة عالية

الهيكل والأجزاء

يتكون الاكسبيانشن جوينت المعدني عادةً من الأجزاء التالية. يمكنك الرجوع إلى صفحة المنتج لمزيد من المعلومات:

  1. البلوز (Bellows): الجزء الرئيسي المرِن المصنوع غالبًا من الفولاذ المقاوم للصدأ (ستانلس ستيل)، أو سبائك النيكل، أو التيتانيوم.
  2. الشفاه (Flanges): لتوصيل الجهاز بأنظمة الأنابيب.
  3. الأنبوب الداخلي (Inner Sleeve): لحماية البلوز من التآكل والتآكل الكيميائي.
  4. حلقات التقوية: لزيادة مقاومة الضغط.
  5. قضبان التحكم: للتحكم في الحركة ومنع التمدد الزائد.

المزايا والقيود

المزايا:

  • مقاومة درجات الحرارة العالية (حتى أكثر من 1000 درجة مئوية)
  • مناسبة للضغوط العالية (حتى 100 بار وأكثر)
  • مقاومة كيميائية جيدة
  • عمر طويل في الظروف المناسبة
  • قابلية التخصيص حسب متطلبات خاصة

القيود:

  • امتصاص اهتزازات أقل مقارنة بالأنواع المطاطية والقماشية
  • تكلفة أعلى
  • وزن أكبر
  • مرونة محدودة
  • ضرورة الصيانة الدورية

ظروف الاستخدام

تستخدم الاكسبانشن جوينت المعدنية عادةً في:

  • أنظمة ذات درجات حرارة عالية (أكثر من 400 درجة مئوية)
  • أنظمة ضغط عالية
  • بيئات كيميائية عدوانية
  • صناعات النفط والغاز والبتروكيماويات
  • محطات الطاقة (مع عوازل حرارية للصمامات)
  • صناعات الحديد والصلب

وبحسب معيار ASTM F1120، يجب أن تكون الاكسبانشن جوينت المعدنية قادرة على تحمل ما لا يقل عن 10,000 دورة تمدد وإنكماش تحت ظروف التصميم [3].

الاكسبيانشن جوينت القماشي (Fabric Expansion Joints)

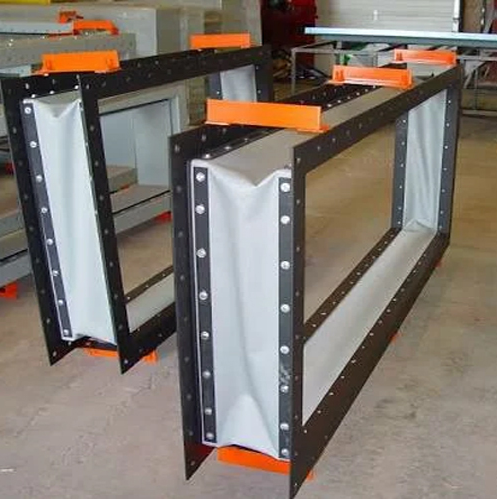

اكسبيانشن جوينت قماشي مثبت

الهيكل والأجزاء

يتكون الاكسبيانشن جوينت القماشي من طبقات مختلفة من المواد:

  1. الطبقة الخارجية: أقمشة مقاومة للطقس مثل PTFE أو السيليكون
  2. الطبقات العازلة: مواد مقاومة للحرارة مثل الفايبر غلاس أو السيراميك أو الأيروجل
  3. الطبقة الداخلية: مواد مقاومة للتآكل والتآكل الكيميائي
  4. التعزيز: ألياف معدنية أو كربونية لزيادة القوة
  5. الإطار المعدني: لتثبيت وربط الجهاز بالنظام

المزايا والقيود

المزايا:

  • مرونة عالية جدًا
  • قدرة على امتصاص الحركات متعددة الاتجاهات
  • امتصاص ممتاز للاهتزازات والأصوات
  • وزن خفيف
  • سهولة التركيب والسريع
  • سعر منخفض مقارنة بالأنواع المعدنية
  • عزل حراري وصوتي ممتاز

القيود:

  • قيود في تحمل الضغوط العالية (عادة أقل من 0.5 بار)
  • عمر أقل من الأنواع المعدنية عند درجات الحرارة العالية
  • ضرورة الفحص الدوري والاستبدال
  • قيود في بعض البيئات الكيميائية الخاصة

ظروف الاستخدام

تستخدم الاكسبانشن جوينت القماشية في:

  • أنظمة تهوية الهواء والغاز
  • أنظمة تهوية المصانع
  • محطات الطاقة (مسار الغازات الخارجة)
  • صناعات الأسمنت (الأفران)
  • صناعات الصلب (الأفران ذات التحريج)
  • أنظمة تنقية الغبار
  • صناعات البتروكيماويات (مسار الغازات)

وفقًا للمعطيات الفنية لشركة Klevers Aryana، يمكن لهذه الوصلات تحمل درجات حرارة بين 500 إلى 1000 درجة مئوية، وتتميز بمقاومة ممتازة للمواد الكيميائية والبيئات العدوانية [4].

الاكسبيانشن جوينت المطاطي (Rubber Expansion Joints)

اكسبيانشن جوينت مطاطي لأنظمة الأنابيب

الهيكل والأجزاء

يتكون الاكسبيانشن جوينت المطاطي عادةً من:

  1. جسم مطاطي: EPDM، نايتريل، أو بوتيل
  2. تعزيز قماشي: بوليستر، نايلون، أو كفوف
  3. تعزيز معدني: حلقات فولاذية أو أسلاك
  4. شفاه معدنية: لتوصيل النظام

المزايا والقيود

المزايا:

  • امتصاص رائع للاهتزازات والأصوات
  • مرونة عالية في جميع الاتجاهات
  • سهولة التركيب
  • عازل كهربائي مناسب
  • مقاومة لعدد كبير من المواد الكيميائية
  • سعر مناسب

القيود:

  • قيود حرارية (عادة أقل من 120 درجة مئوية)
  • قيود ضغط (حتى 16 بار)
  • عمر أقل من الأنواع المعدنية
  • حساسية لأشعة UV والأوزون
  • تدهور في بيئات كيميائية معينة

ظروف الاستخدام

تُستخدم الاكسبانشن جوينت المطاطية في:

  • أنظمة مياه التبريد
  • أنظمة HVAC
  • المضخات والمضاغط
  • أنظمة نقل المياه
  • أنظمة إطفاء الحريق
  • المنشآت البلدية
  • الصناعات الغذائية والدوائية

أنواع أخرى من الاكسبيانشن جوينت

بجانب الأنواع الثلاثة الرئيسية، هناك أنواع متخصصة:

  1. اكسبيانشن جوينت PTFE: مقاومة للمواد الكيميائية والعالية الحرارة
  2. اكسبيانشن جوينت مختلط: مزيج من المعادن والأقمشة أو المطاط
  3. الاتصالات الدوارة (Gimbal): للحركات الزاوية المعقدة
  4. اكسبيانشن جوينت حلزوني: للحركات اللولبية
  5. اكسبيانشن جوينت مشابك: للتركيب السهل في أنظمة الأنابيب
  6. اكسبيانشن جوينت آكورديون: لامتصاص الحركات الكبيرة

مقارنة شاملة بين أنواع الاكسبيانشن جوينت

الجدول التالي يقدم مقارنة شاملة بين الخصائص الرئيسية لأنواع الاكسبيانشن جوينت:

المعياراكسبيانشن جوينت معدنياكسبيانشن جوينت قماشياكسبيانشن جوينت مطاطي
نطاق درجة الحرارةحتى أكثر من 1000°م500 – 1000°محتى 120°م
نطاق الضغطحتى 100 بار وأكثرحتى 0.5 بارحتى 16 بار
المرونةمحدودةعالية جدًاعالية
امتصاص الاهتزازاتضعيفممتازممتاز
التحمل الكيميائيممتاز (حسب النوع)جيدمتوسط (حسب النوع)
العمر10-25 سنة2-7 سنوات5-10 سنوات
السعر النسبيعالٍمتوسطمنخفض
الوزنثقيلخفيفمتوسط
صعوبة التركيبعاليةمنخفضةمنخفضة
العزل الحراريضعيفممتازجيد
العزل الصوتيضعيفممتازجيد
تحمل الحركة المحوريةمتوسطممتازجيد
تحمل الحركة الجانبيةمتوسطممتازجيد
تحمل الحركة الزاويّةمحدودممتازجيد
التطبيق الرئيسيأنظمة ضغط ودرجة حرارة عاليةأنظمة قناة وغاز ساخنأنظمة مياه وضغط متوسط

المصدر: بيانات تقنية من [3]، [4]، و[5]

تطبيقات الاكسبيانشن جوينت في الصناعات المختلفة

للاكسبيانشن جوينت تطبيقات واسعة في مجموعة متنوعة من الصناعات. فيما يلي استعراض لأهم التطبيقات:

صناعة الطاقة

أنظمة العزل والاتصالات في محطة توليد الطاقة

في صناعة الطاقة، تلعب الاكسبيانشن جوينت دورًا حيويًا في:

  • توربينات البخار والغاز: الاتصال بين التوربين والمكثف، وأنظمة الغاز، وأنابيب البخار
  • الغلايات: الاتصال بين الغلاية والمحمّم، وأنابيب التغذية، وأنابيب البخار
  • المكثفات: الاتصالات المدخلة والمخرجية، وأنظمة تبريد المياه
  • قنوات الغاز: مسارات الغاز الساخن، وأنظمة تحكم التلوث

الصناعات النفطية والبتروكيماوية

أنظمة العزل والاتصالات في الصناعات البتروكيماوية

تُستخدم الاكسبيانشن جوينت في:

  • وحدات التكرير: أبراج التقطير، الأفران، المبادلات الحرارية، خطوط نقل المنتجات النفطية
  • المجمعات البتروكيماوية: المفاعلات، أفران التحلل، أنظمة التبريد، خطوط نقل الغاز
  • المنشآت البحرية: أنظمة الضخ، خطوط نقل تحت البحر، منصات الحفر

صناعة الصلب

في صناعة الصلب، تُستخدم الاكسبيانشن جوينت في:

  • الأفران: أنظمة التخلص من الغاز، وأنظمة التهوية، وقنوات نقل الغازات الساخنة
  • الدرفلة الساخنة والباردة: أنظمة نقل المياه المبردة، وأنظمة هيدروليكية، وأنظمة البخار
  • أفران التجديد: أنظمة الغازات المُجددة، وخطوط نقل الغاز الطبيعي

صناعة الأسمنت

تُستخدم الاكسبيانشن جوينت في:

  • الأفران الدوارة: أنظمة الإدخال والإخراج، وأنظمة تغذية المواد الخام
  • المطاحن: أنظمة نقل المواد، وأنظمة تنقية الغبار
  • مبردات الكلينكر: أنظمة التهوية، وقنوات نقل الهواء

صناعة الزجاج

تُستخدم الاكسبيانشن جوينت في:

  • أفران ذوبان الزجاج: أنظمة الغاز الخارج، وأنظمة تغذية المواد الخام
  • معدات تشكيل الزجاج: أنظمة التبريد، وأنظمة التسخين
  • أفران التلدين: أنظمة تحكم درجة الحرارة، وقنوات نقل الهواء الساخن

تطبيقات أخرى

تُستخدم الاكسبيانشن جوينت أيضًا في:

  • الصناعات الورقية: أفران البخار، ونظام التجفيف
  • الصناعات الغذائية والدوائية: الأنظمة التعقيم، وخطوط نقل المنتجات
  • أنظمة التكييف الكبيرة: قنوات الهواء، وأنظمة التبريد
  • الصناعات البحرية: أنظمة تبريد المحرك، وأنظمة العادم
  • المنشآت البلدية: أنظمة نقل المياه، وأنظمة الصرف

معايير الاكسبيانشن جوينت الدولية

هناك العديد من المعايير الدولية لتصميم وتصنيع واختبار أنواع الاكسبيانشن جوينت، ومن أهمها:

  • ASTM F1120: معايير تصميم الوصلات المعدنية الدائرية
  • ASTM F2934: معايير الوصلات المعدنية المرنة لأنظمة البحر
  • EJMA: معايير تصنيع الوصلات المعدنية
  • EN 14772: معايير الوصلات القماشية
  • ISO 10380: معايير الأنابيب المعدنية المرنة
  • FSA-PSJ-701: معايير الوصلات القماشية
  • API 6D: معايير صمامات خطوط الأنابيب
  • UL 1709: اختبار مقاومة المواد للحريق

دليل الاختيار الهندسي لاكسبيانشن جوينت

اختيار الاكسبيانشن جوينت المناسب يتطلب عملية هندسية دقيقة تعتمد على:

  • الظروف التشغيلية: درجة الحرارة، الضغط، نوع السائل، تركيبته الكيميائية
  • متطلبات الحركة: الحركة المحورية، الجانبية، الزاوية، الالتواء، والاهتزازات
  • المتطلبات الفيزيائية: الأبعاد، الوزن، المساحة المتوفرة، العزل الحراري والصوتي
  • المتطلبات الاقتصادية: التكلفة الأولية، تكاليف الصيانة، عمر الخدمة، توافر القطع الاحتياطية
  • متطلبات التركيب والصيانة: سهولة التركيب، الوصول للصيانة، الأدوات الخاصة، متطلبات عزم البراغي

التركيب والصيانة لاكسبيانشن جوينت

دليل تركيب الاكسبيانشن جوينت الصحيح في الأنظمة الصناعية

التركيب والصيانة الصحيحة للاكسبيانشن جوينت أمر بالغ الأهمية لضمان الأداء الجيد وطول العمر.

دراسات حالة لاكسبيانشن جوينت

دراسة 1: التطبيق القماشي في محطة توليد الكهرباء

واجهت إحدى محطات الطاقة الإيرانية تسربًا للغازات الساخنة من قنوات الخروج، بسبب عدم كفاية وصلات المعدن.

الحل: تركيب وصلات قماشية من Klevers Aryana تتحمل حتى 900°م.

النتيجة: توقف التسرب بنسبة 100%، وتقليل تكاليف الصيانة بنسبة 40%

دراسة 2: الاهتزازات في نظام الضخ

واجهت إحدى وحدات التكرير اهتزازات شديدة في نظام الضخ.

الحل: تركيب وصلات مطاطية ماصة للحركة

النتيجة: تقليل الاهتزازات بنسبة 60%، وزيادة عمر المضخات

مستقبل تكنولوجيا الاكسبيانشن جوينت

التطويرات المستقبلية تشمل:

  • مواد متقدمة: سبائك مقاومة للحرارة، ونانو مواد
  • تصميمات متقدمة: تحليل العناصر المحدودة، وتصميمات منخفضة الاحتكاك
  • نظم مراقبة ذكية: مستشعرات درجة الحرارة والضغط، وتحذيرات مبكرة
  • التكامل مع إنترنت الأشياء: اتصال لاسلكي، وتحليل البيانات
  • الاستدامة: تقليل الانبعاثات، وتحسين إعادة التدوير

منتجات الاكسبيانشن جوينت – كلورز أريانا

شركة كلورز أريانا، كأكبر شركة في مجال العزل والاتصالات المرنة في إيران، تقدم مجموعة واسعة من الاكسبيانشن جوينت لتطبيقات صناعية متنوعة.

الخلاصة

الاكسبيانشن جوينت هي مكونات حيوية في الأنظمة الصناعية الحديثة. اختيارها وتركيبها وصيانتها يحتاج إلى خبرة متخصصة.
