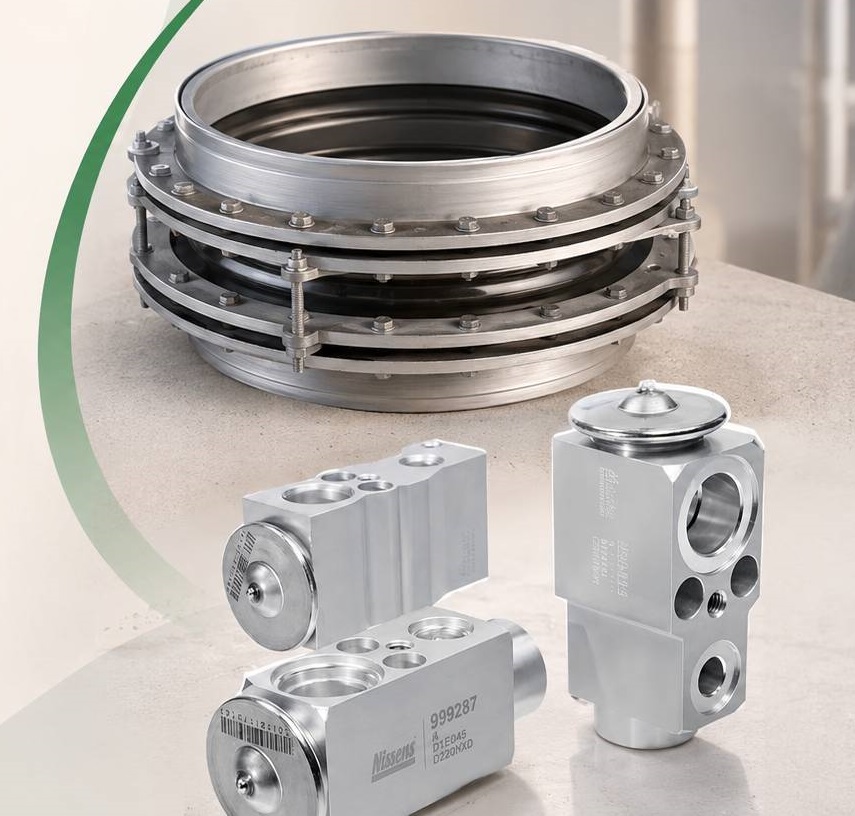

اگر واژه «اکسپنشن» (Expansion) شما را به دنیای سیستمهای تبرید پرتاب میکند و همزمان همکار تعمیراتتان از آن برای رفع تنش خط لوله استفاده میکند، تنها نیستید. در صنعت، «اکسپنشن» یک کلیدواژه دوچهره است که هم به شیر انبساط (اکسپنشن ولو) در چرخه سرمایش اشاره دارد و هم به اتصال انبساطی (اکسپنشن جوینت) که از جان لولهها و تجهیزات در برابر انبساط حرارتی محافظت میکند. این راهنما به شما کمک میکند تا بدون سردرگمی، دقیقاً بدانید کدام یک مدنظرتان است و با هر دو کاربرد، استانداردها و فوتهای فنی آن آشنا شوید.
اکسپنشن ولو (شیر انبساط): مغز کنترلگر چرخه تبرید
در قلب هر سیستم تبرید تراکمی، قطعهای کوچک اما حیاتی به نام اکسپنشن ولو یا شیر انبساط نشسته است. این قطعه در خط مایع، بین کندانسور و اواپراتور قرار میگیرد و وظیفهای دوگانه دارد:
- کاهش ناگهانی فشار مبرد مایع: با عبور مبرد از یک اوریفیس تنگ، فشار آن به شدت افت میکند و مبرد آماده تبخیر در اواپراتور میشود.
- تنظیم دقیق دبی مبرد: متناسب با بار حرارتی، مقدار مبرد ورودی به اواپراتور را کنترل میکند تا نه مایع به کمپرسور برگردد (ضربه مایع) و نه اواپراتور گرسنه بماند.
انواع شیر انبساط
- شیر انبساط ترموستاتیک (TEV): پرکاربردترین نوع که با حسگر دمای خروجی (سوپرهیت)، باز و بسته میشود.
- شیر انبساط الکترونیکی (EEV): دقت بسیار بالا، پاسخ سریع به تغییرات بار و قابلیت کنترل توسط PLC.
- لوله مویین (Capillary Tube): سادهترین و ارزانترین نوع برای سیستمهای کوچک با بار ثابت.
اگر به دنبال خرید یا عیبیابی شیر انبساط هستید، پارامترهایی مانند ظرفیت (تن تبرید)، نوع مبرد (R134a, R404A, R407C) و محدوده دمای تبخیر را حتماً بررسی کنید.
اکسپنشن جوینت (اتصال انبساطی): محافظ خاموش خطوط لوله
برخلاف شیر انبساط که در دل سیکل تبرید کار میکند، اکسپنشن جوینت یا اتصال انبساطی، یکی از استراتژیکترین تجهیزات در صنایع نفت، گاز، پتروشیمی، نیروگاه، فولاد و سیمان است. هر خط لولهای که تحت تغییرات دمایی قرار میگیرد، منبسط و منقبض میشود. اگر این جابهجاییها مهار نشوند، تنشهای بزرگی به فلنجها، تکیهگاهها و خود لوله وارد میشود که نتیجه آن نشتیهای خطرناک، شکست فلنج و توقف خط تولید خواهد بود.
برای درک عمیقتر این محصول، دانشنامه کامل اتصالات انبساطی (انواع اکسپنشن جوینت): فلزی، پارچهای، لاستیکی را که عصاره ۲۰ سال تجربه کلورز آریاناست، مطالعه بفرمایید.
خانواده بزرگ اکسپنشن جوینتها
| نوع | جنس | محدوده دما | کاربرد اصلی |
|---|---|---|---|
| فلزی | فولاد ضدزنگ 304/316, Inconel | ۲۰۰- تا ۱۰۰۰+ درجه سانتیگراد | خطوط بخار، گازهای داغ، پالایشگاهها |
| پارچهای | الیاف سرامیکی، فایبرگلاس با روکش سیلیکونی | تا ۱۲۰۰ درجه سانتیگراد (فشار پایین) | کانالهای گاز خروجی توربین، دودکشها |
| لاستیکی | EPDM, NBR, Neoprene با لایههای تقویتی | ۲۰- تا ۱۲۰ درجه سانتیگراد | سیستمهای آب دریا، مواد شیمیایی خورنده، نیروگاهها |
اکسپنشن جوینت فلزی
مقاومترین گزینه برای فشار و دمای بالا. با طراحی تسمههای چندلایه (Multi-ply) و حلقههای تقویتی، جابجاییهای محوری، جانبی و زاویهای را به راحتی جذب میکند. برای اطلاعات فنی کامل و راهنمای خرید، به معرفی اکسپنشن جوینت فلزی: تنوع، مزایا، کاربرد و راهنمای خرید مراجعه کنید.
اکسپنشن جوینت پارچهای
در دماهای فوق بالا که فلز نرم میشود، پارچههای مهندسی جایگزین میشوند. انعطافپذیری خارقالعاده و وزن کم آنها، نصب را فوقالعاده آسان میکند. برای مشاهده نمونهها، اکسپنشن جوینت پارچه ای: معرفی، مزایا و مشاوره خرید + عکس را ببینید.
اکسپنشن جوینت لاستیکی
برای جذب لرزش، شوک و صدای سیستمهای پمپاژ و خطوط انتقال سیال طراحی شده است. رفتار شیمیایی عالی در برابر اسیدها و بازها، آن را به گزینهای بیرقیب در صنایع شیمیایی تبدیل کرده است. اطلاعات کاملتر را در صفحه اکسپنشن جوینت لاستیکی دنبال کنید.
جدول مقایسه: شیر انبساط در برابر اتصال انبساطی
| ویژگی | اکسپنشن ولو (شیر انبساط) | اکسپنشن جوینت (اتصال انبساطی) |
|---|---|---|
| هدف اصلی | کاهش فشار و کنترل دبی مبرد | جذب انبساط حرارتی، لرزش و ناهممحوری |
| مکان نصب | خط مایع بین کندانسور و اواپراتور | روی خطوط لوله، کانالها، ورودی پمپها |
| ماهیت | شیر کنترل جریان | اتصال انعطافپذیر مکانیکی |
| صنایع هدف | تهویه مطبوع، سردخانه، چیلر | نفت، گاز، پتروشیمی، فولاد، نیروگاه، سیمان |
| پارامتر کلیدی | ظرفیت سرمایشی (Ton of Refrigeration) | میزان جابجایی (Axial, Lateral, Angular) |
چالشهای رایج و بایدهای نگهداری
حتی بهترین اکسپنشن جوینت هم اگر نادرست نصب شود، به سرعت به نقطه شکست تبدیل میشود. نکات طلایی نصب و نگهداری اکسپنشن جوینتها را پیش از هر اقدامی مرور کنید. در صورت مواجهه با خرابیهای زودهنگام، بهویژه در مدلهای فلزی، خرابی اکسپنشن جوینت فلزی: دلایل، پیشگیری و راهکارهای تخصصی به شما میگوید که ریشه مشکل کجاست: طراحی اشتباه، جنس نامناسب، ناهممحوری بیش از حد مجاز، یا خستگی حرارتی.
استانداردها و مراجع فنی (ارجاع خارجی)
انتخاب و طراحی اکسپنشن جوینتها بر پایه استانداردهای بینالمللی انجام میشود. برای درک الزامات طراحی، پیشنهاد میکنیم به راهنمای انجمن تولیدکنندگان اکسپنشن جوینت (EJMA) مراجعه کنید.
همچنین تمامی محصولات کلورز آریانا مطابق با الزامات API, ASTM و ISO طراحی و تست میشوند تا آسودگی خاطر شما در فرایندهای بحرانی تضمین گردد.
جمعبندی
حالا میدانید که اکسپنشن بسته به بستر صحبت، یا به شیر انبساط در سیستمهای تبرید اشاره دارد یا به اتصال انبساطی در خطوط لوله. اگر با چالش انبساط حرارتی، لرزش و ناهممحوری در خط لوله روبهرو هستید، وقت آن است که یک اکسپنشن جوینت مناسب را با کمک متخصصان انتخاب کنید.
تیم مهندسی کلورز آریانا با بیش از ۲۰ سال سابقه در تأمین و تولید تخصصی اتصالات انبساطی و سیستمهای آببندی صنعتی، آماده ارائه مشاوره فنی رایگان، بازدید از محل و پیشنهاد بهترین راهحل متناسب با فشار، دما و سیال شماست.
