في صناعات النفط والغاز والبتروكيماويات ومحطات الطاقة، تُعتبر الصمامات (المحابس الصناعية) من أهم مكونات أنظمة الأنابيب. لكن النقطة التي غالبًا ما يتم تجاهلها هي فقدان الحرارة الكبير من سطح الصمامات غير المعزولة. فصمام واحد بحجم 6 بوصات من الفئة 150 له سطح يعادل 4 أقدام من الأنابيب مقاس 6 بوصات—بمعنى آخر، كل صمام غير معزول يهدر الطاقة مثل عدة أمتار من الأنابيب غير المعزولة.
عازل الصمام أو عازل الصمام الستري، هو حل فعال لتقليل فقدان الطاقة، وزيادة سلامة العاملين، وتحسين الأداء العام للأنظمة الصناعية. في هذا المقال الشامل، ستتعرف على أنواع عازل الصمام، والمعايير المعتمدة، والمزايا، وطرق التركيب، والمقارنة مع العوازل التقليدية.
يتناول هذا الدليل الشامل عوازل الصمامات الصناعية، وهو حل فعال لتقليل فقدان الحرارة الكبير في أنظمة الأنابيب في صناعات النفط والغاز والبتروكيماويات ومحطات الطاقة، وزيادة سلامة العاملين، وتحسين الأداء العام للعمليات.
في هذا المحتوى، تم شرح أنواع عازل الصمام (القابل للفصل الستري والتقليدي الثابت)، والمعايير الدولية المعتمدة ذات الصلة، ومزايا العزل، وطريقة التركيب الصحيحة، ومقارنة النوعين من حيث التكلفة والأداء، ودليل اختيار العازل المناسب بناءً على درجة حرارة الخدمة والظروف البيئية.
ما هو عازل الصمام؟
عازل الصمام (Valve Insulation) هو مجموعة من الأغطية العازلة التي تُركب على جسم وأجزاء الصمامات الصناعية لمنع فقدان الحرارة، وخفض درجة حرارة السطح، والحماية من الحريق، والتحكم في الضوضاء.
تنقسم عوازل الصمامات عادةً إلى فئتين رئيسيتين:
| نوع العازل | الخصائص | التطبيقات |
|---|---|---|
| عازل الصمام الستري (قابل للفصل) | أغطية مرنة قابلة للتركيب والفصل بسهولة | التوربينات، صمامات التحكم، المعدات التي تحتاج صيانة دورية |
| العازل التقليدي (الثابت) | عوازل مسبقة الصنع من الصوف الصخري، السليلوز أو سيليكات الكالسيوم | خطوط الأنابيب ذات الوصول المحدود، المعدات ذات الحاجة المنخفضة للفحص |
أصبحت العوازل الستري أو الأغطية القابلة للفصل (Removable Insulation Jackets) خيارًا شائعًا في الصناعات في السنوات الأخيرة نظرًا لـ سهولة التركيب والصيانة.

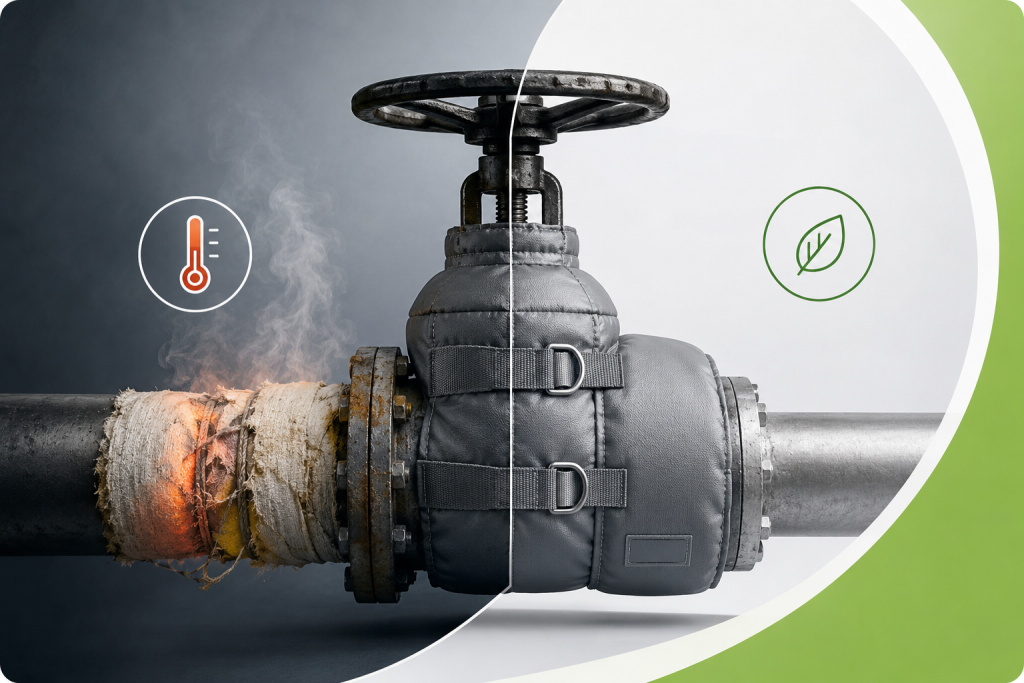

صمام معزول
أنواع عازل الصمام من حيث المادة والهيكل
1. عازل الصمام الليفي (صوف صخري، صوف زجاجي، ألياف سيراميكية)
النوع الأكثر شيوعًا من عازل الصمام، والمصنوع من ألياف معدنية عالية الكثافة. تتميز هذه العوازل بـ مقاومة حرارية ممتازة وتعمل بشكل جيد في درجات حرارة تصل إلى 1000 درجة مئوية.
المزايا: سعر مناسب، عزل صوتي وحراري، مرونة
العيوب: حساسية للرطوبة، الحاجة إلى غطاء واقٍ
2. عازل الصمام من الألياف السيراميكية (بطانية سيراميكية)
مناسب لـ درجات الحرارة العالية جدًا (حتى 1400 درجة مئوية). يستخدم هذا النوع من العوازل على نطاق واسع في صناعات الصلب والزجاج والأفران الصناعية.
المزايا: تحمل درجات حرارة عالية جدًا، وزن خفيف، عزل ممتاز
العيوب: سعر أعلى، الحاجة إلى أغطية واقية خاصة
3. عازل الصمام الإيلاستوميري (رغوة الخلية المغلقة)
مناسب لـ درجات الحرارة المنخفضة والمتوسطة (من -20 إلى 120 درجة مئوية) وتطبيقات التبريد والتهوية.
المزايا: مقاومة ممتازة للرطوبة، سهولة التركيب، مرونة عالية
العيوب: محدودية درجة الحرارة، عدم تحمل الحرارة العالية
معايير عازل الصمام
لضمان جودة وأداء عازل الصمام الصحيح، من الضروري الالتزام بالمعايير الدولية المعتمدة:
🔹 ASTM C1129 – الممارسة القياسية لتقدير توفير الحرارة بإضافة العزل الحراري إلى الصمامات والشفاه العارية
هذا المعيار هو المرجع الأكثر أهمية لـ حساب توفير الطاقة الناتج عن عزل الصمامات والشفاه. توفر الطرق الرياضية المقدمة في هذا المعيار إمكانية تقدير دقيق لفقدان الحرارة أو توفير الطاقة عند إضافة العزل إلى الصمامات غير المغطاة.
وفقًا لهذا المعيار، يقدم مصنعو عوازل الصمامات عادةً أداء منتجاتهم في جداول فقدان الحرارة لكل صمام، بناءً على حجم الأنبوب، وفئة ANSI، ونوع العازل وسمكه، ودرجة حرارة الخدمة.
🔹 ASTM C1695 – المواصفات القياسية للأغطية العازلة الحرارية القابلة للفصل وإعادة الاستخدام
يحدد هذا المعيار المواصفات الفنية لـ العوازل القابلة للفصل والقابلة لإعادة الاستخدام.
🔹 ISO 15665 – الصوتيات — العزل الصوتي للأنابيب والصمامات والشفاه
المعيار الدولي لـ العزل الصوتي للأنابيب والصمامات والشفاه. يحدد إصدار 2023 من هذا المعيار أربع فئات للعزل الصوتي (A، B، C، D) ويوفر طرق قياس قياسية لأداء العزل الصوتي.
🔹 API 521 – أنظمة تخفيف الضغط وخفضه
يستخدم هذا المعيار في صناعات النفط والغاز لـ أنظمة تخفيف الضغط وضمان السلامة، ويشير في بعض الحالات إلى عزل المعدات تحت الضغط.
مزايا عازل الصمام
1. تقليل كبير في فقدان الطاقة
تعمل الصمامات غير المعزولة مثل النقاط الساخنة (Hot Spots) في النظام وتفقد الطاقة الحرارية بسرعة. يمكن لعزل الصمامات أن يقلل فقدان الحرارة بنسبة تصل إلى 70% ويوفر آلاف الدولارات سنويًا في تكاليف الطاقة.
وفقًا لمعيار ASTM C1129، باستخدام طرق حسابية قياسية يمكن تقدير توفير الطاقة الدقيق الناتج عن عزل كل صمام.
2. زيادة سلامة العاملين
يمكن أن تصل أسطح الصمامات الساخنة في أنظمة البخار والسوائل ذات درجة الحرارة العالية إلى درجة حرارة تزيد عن 400 درجة فهرنهايت (204 درجة مئوية). يقلل العزل المناسب من درجة حرارة السطح بشكل كبير ويقلل خطر حروق الموظفين إلى الحد الأدنى.
3. تحسين استقرار العملية
يمكن أن يؤثر فقدان الحرارة من الصمامات على جودة البخار، واستقرار درجة حرارة العملية، والأداء العام للنظام. يساعد العزل المناسب في الحفاظ على درجة حرارة السائل المطلوبة على طول المسار.
4. زيادة عمر المعدات
يحمي عازل الصمام المعدات من العوامل البيئية، والتآكل تحت العازل (CUI)، والإجهادات الحرارية.
5. تقليل التلوث الضوضائي
وفقًا لمعيار ISO 15665، يمكن للعوازل الصوتية أن تقلل بشكل فعال الضوضاء الناتجة عن تدفق السوائل في الصمامات.
6. سهولة الإصلاح والصيانة (في العوازل القابلة للفصل)
تسمح العوازل الستري القابلة للفصل لموظفي الصيانة بالوصول إلى الصمام دون تدمير العازل، وإعادة تركيب العازل بعد الانتهاء من العمل.
مقارنة عازل الصمام الستري (القابل للفصل) مع العازل التقليدي
النتيجة: على الرغم من أن التكلفة الأولية للعوازل الستري أعلى، إلا أنها تعتبر خيارًا أكثر فعالية من حيث التكلفة على المدى الطويل عند الأخذ في الاعتبار تكاليف الإصلاح والصيانة، وتوقف الإنتاج، وتوفير الطاقة.
دليل اختيار أفضل عازل صمام
لاختيار عازل الصمام المناسب، انتبه إلى المعلمات الرئيسية التالية:
1. درجة حرارة الخدمة
- درجة حرارة أقل من 120 درجة مئوية: عازل إيلاستوميري
- درجة حرارة من 120 إلى 600 درجة مئوية: عازل ليفي (صوف صخري، صوف زجاجي)
- درجة حرارة أعلى من 600 درجة مئوية: عازل ألياف سيراميكية
2. نوع الصمام
- صمام البوابة، الصمام الكروي، صمام الفحص: يحتاج إلى عازل بهندسة معقدة
- صمام الفراشة: يحتاج إلى مساحة مفتوحة لمقبض المشغل
- صمامات التحكم: تحتاج إلى عازل قابل للفصل للوصول إلى المشغل
3. الظروف البيئية
- البيئات الرطبة: تحتاج إلى عازل بغطاء مقاوم للماء
- البيئات المسببة للتآكل: تحتاج إلى عازل مقاوم للمواد الكيميائية
- البيئات المعرضة لخطر الحريق: تحتاج إلى عازل مقاوم للحريق
4. الحاجة إلى الوصول للإصلاحات
- وصول متكرر: عازل ستري قابل للفصل
- وصول محدود: عازل تقليدي
5. المتطلبات الصوتية
في حالة الحاجة إلى تقليل ضوضاء الصمامات، يجب اختيار العوازل الصوتية وفقًا لـ ISO 15665 والفئات من A إلى D.
دليل تركيب عازل الصمام
المرحلة 1: تحضير السطح
- تنظيف كامل لسطح الصمام من أي شحوم أو غبار أو صدأ
- التأكد من جفاف السطح
المرحلة 2: اختيار العازل المناسب
- تحديد سمك العازل بناءً على درجة حرارة الخدمة والمعايير
- اختيار مادة العازل المناسبة للظروف التشغيلية
المرحلة 3: تركيب العازل
للعوازل الستري (القابلة للفصل):
- وضع الغطاء على جسم الصمام
- إحكام ربط المشابك (أحزمة، سحابات، مواد لاصقة صناعية)
- التأكد من تغطية كاملة لجميع الأسطح الساخنة
للعوازل التقليدية:
- تركيب القطع مسبقة الصنع على جسم الصمام
- ملء الفجوات والوصلات بأسمنت عازل
- العزل حتى فوق الغطاء (Bonnet)، والمسامير والصواميل
المرحلة 4: الإنهاء والتغطية
- تركيب غطاء معدني أو مركب لحماية العازل
- إغلاق الفجوات لمنع تسرب الرطوبة
المرحلة 5: الفحص النهائي
- التأكد من عدم انضغاط العازل
- التحقق من الوصول إلى المشغل والحشوة للصمام دون الحاجة إلى تدمير العازل
- يجب أن يمتد العازل على الأقل 2 بوصة (50 مم) فوق عازل الأنبوب المجاور على كل جانب من الصمام
عازل الصمام في صناعات النفط والغاز والبتروكيماويات
تعتبر صناعات النفط والغاز والبتروكيماويات من أكبر مستهلكي عوازل الصمامات بسبب وجود سوائل ذات درجة حرارة عالية ومخاطر السلامة. في هذه الصناعات، يلعب عازل الصمام أدوارًا متعددة:
- الحفاظ على درجة حرارة السائل في عمليات التكرير
- الحماية من الحريق باستخدام عوازل PFP (الحماية السلبية من الحريق)
- تقليل ضوضاء المعدات وفقًا لمعيار ISO 15665
- الوقاية من التآكل تحت العازل (CUI) باستخدام عوازل قابلة للفحص الدوري
وفقًا لمعيار API 521، يعتبر العزل المناسب أحد متطلبات السلامة في بعض المعدات تحت الضغط.
الخلاصة
عازل الصمام هو أحد أكثر الحلول فعالية لـ تقليل فقدان الطاقة، وزيادة السلامة، وتحسين الأداء للأنظمة الصناعية. يجب أن يتم الاختيار بين العوازل الستري (القابلة للفصل) والعوازل التقليدية بناءً على درجة حرارة الخدمة، ونوع الصمام، والظروف البيئية، والحاجة إلى الوصول.
على الرغم من التكلفة الأولية الأعلى للعوازل الستري، إلا أنها تعتبر خيارًا أكثر فعالية من حيث التكلفة على المدى الطويل في معظم الحالات بسبب قابلية إعادة الاستخدام، وسهولة التركيب والصيانة، وتقليل تكاليف الإصلاح. إن الالتزام بالمعايير المعتمدة ASTM C1129، ASTM C1695، ISO 15665 و API 521 سيضمن جودة وأداء عازل الصمام الصحيح.
